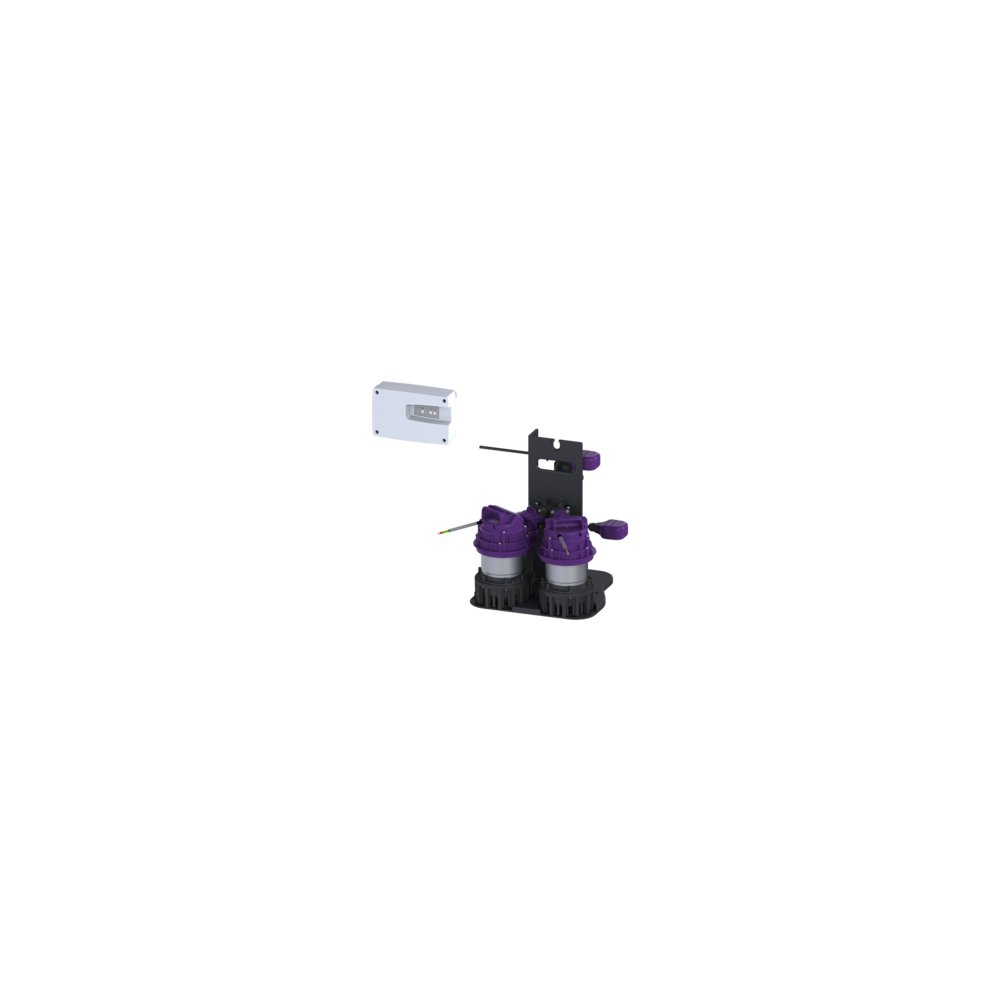

Zestaw pompowy Retrofit S do ścieków szarych, 2x GTF1000, sterownik Connect Duo 230V, przełączanie pływakowe, pływak alarmowy

Zestaw pompowy do zabudowy w istniejącym zbiorniku do ścieków bez fekaliów jest wyposażona w dwie pompy zanurzeniowe z możliwością pracy ciągłej oraz dwa zawory zwrotne.
Kompaktowy wspornik z tworzywa sztucznego (PU) służy do zmiennego mocowania komponentów w różnych scenariuszach zastosowania oraz do mocowania zestawu pompowego również w wąskich miejscach zastosowania.
Za pomocą dostarczonej szybkozłączki 90° można podłączać wszystkie powszechnie stosowane rodzaje rur ciśnieniowych. Zamknięcia szybkomocujące umożliwiają łatwe wyjęcie zintegrowanych komponentów.
Komponenty są wstępnie zmontowane do montażu końcowego w miejscu instalacji.
Sterowanie następuje przy pomocy pływaka poziomowego za pośrednictwem przyjaznego w użyciu urządzenia sterowniczego 230V Connect Duo, które przy pomocy kontaktu bezpotencjałowego można włączyć w system zarządzania budynkiem.

Wersja
Typ urządzenia: urządzenie dwupompowe
Ustawienie: Ustawienie mokre
Sterowanie pompą: sterownik
Zawór zwrotny: zintegrowany

Cechy ogólne
Norma: EN 12050-2
Typ ścieków: Ścieki bez fekaliów
Sposób zabudowy: zabudowa w zbiorniku w miejscu instalacji
Stan w momencie dostawy: Zestaw modułowy do montażu w miejscu instalacji
Typ urządzenia: Duo
ATEX: nie

Wymiary
Długość: 403 mm
Szerokość: 380 mm
Wysokość: 448 mm
Wymiar opakowania: dł.: 785 mm
Wymiar opakowania: szer.: 385 mm
Wymiar opakowania: wys.: 465 mm

Przenośnik
Pompa: GTF 1000
Liczba pomp: 2
Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
Prąd znamionowy: 5,6 A
Długość przewodu sieciowego pompy: 10 m
Klasa ochrony: I
Klasa izolacji: F
Współczynnik mocy Cos phi: 0,97
Stopień ochrony pompy: IP 68 (3 m)
Nadzór temperatury: zintegrowany
Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
Maks. wys. podnoszenia: 10 m
Prędkość obrotowa: 2700 U/min
Pobór mocy P1: 1,3 kW
Pobór mocy P2: 0,75 kW
Tryb roboczy: S1
Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²
Typ wirnika: Wolny przelot
Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A

Sterowanie
Sterownik: Connect Duo
Funkcja sterownik: Z komunikatem alarmowym
Włącznik ochrony silnika: tak
Czujnik alarmowy: Przełącznik pływakowy
Instrument do rozpoznania poziomu: Przełącznik pływakowy
Typ pomiaru poziomu: mechaniczny
Stopień ochrony sterowniku: IP 54
Częstotliwość sieciowa: 50 Hz
Napięcie robocze: 230 V
Typ przyłącza: Wtyczka ze stykiem ochronnym, 2-biegunowa
Długość przewodu sieciowego sterownik: 1,4 m
Kontakt bezpotencjałowy: opcjonalny
Podtrzymywanie bateryjne : tak
System samodiagnozy (SDS): tak
Wariant urządzenia ostrzegawczego: sygnał akustyczny i optyczny
Wymagane zabezpieczenie (zabezpieczenie linii): C 16 A
Prąd znamionowy: 5,6 A
