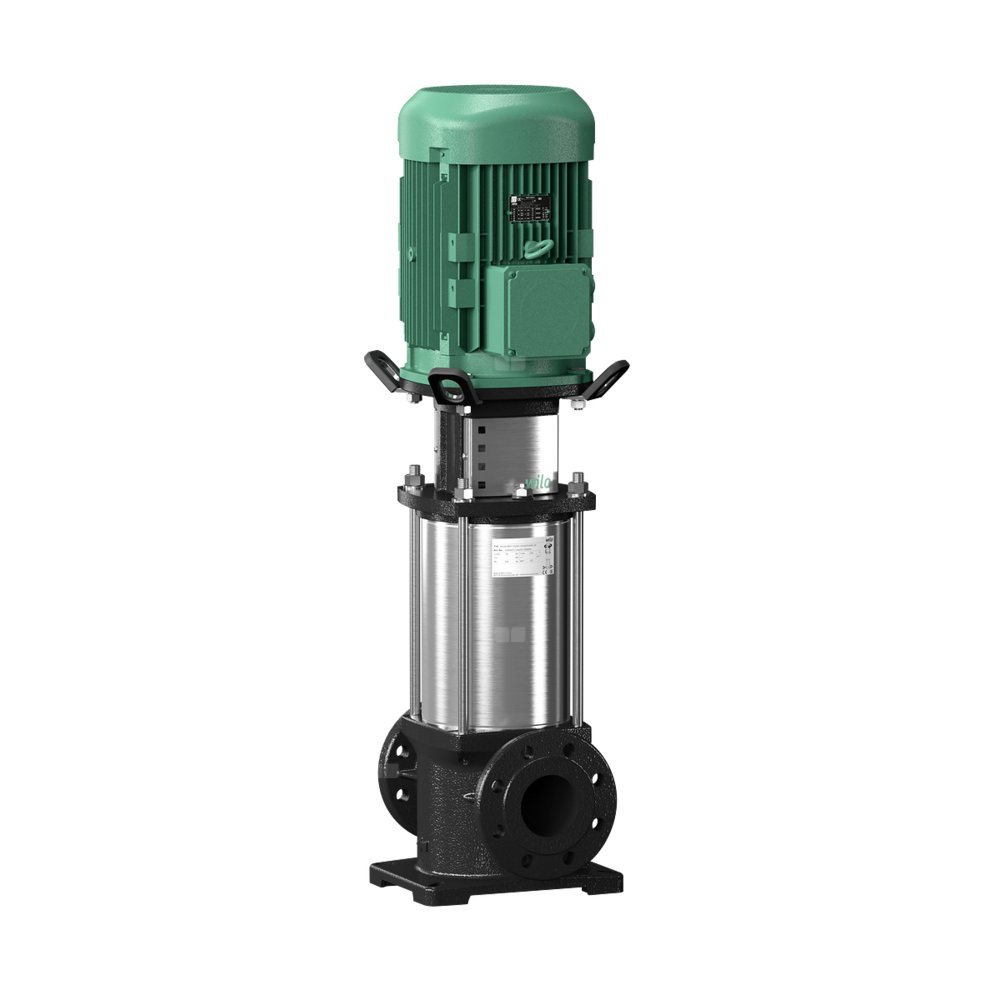

Wysokociśnieniowa pompa do wody Wilo-Helix FIRST V 203-5/16/E/S/400-50

Wysokociśnieniowa, pionowa pompa wirowa o najwyższej sprawności, z króćcami Inline
*Normalnie zasysająca wysokociśnieniowa wirowa pompa odśrodkowa ma zwartą konstrukcję i jest łatwa w konserwacji. Podłączenie wału pompy i wału silnika IEC odpowiadającego normom jest realizowane przez złączkę zaciskową. Oddzielne łożysko toczne latarni zapewnia optymalne przyjęcie sił osiowych.
Łożyska pośrednie w układzie hydraulicznym i wał odporny na korozję z tuleją ze stali nierdzewnej gwarantują długą żywotność.
Korpus pompy i latarnia z powłoką kataforetyczną.
Specjalne, trwale przymocowane osie podnoszące umożliwiają łatwy montaż pompy.
*Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia, zarówno w przemysłowych systemach cyrkulacyjnych, jak i w obiegach wody procesowej i zamkniętych obiegach chłodzenia. Można ją również stosować jako element systemu przeciwpożarowego, w myjniach, a także do nawadniania.
*Cechy szczególne/zalety produktu
*Układ hydrauliczny 2D/3D, z optymalizacją sprawności, spawany laserowo
*Wirniki, kierownice, obudowy stopnia z materiału odpornego na korozję
*Hydraulika z przepływem i optymalizacją trybu odgazowania
*Wzmocniony korpus pompy, zoptymalizowany pod względem przepływu i wartości nadwyżki antykawitacyjnej
*Łatwy w konserwacji dzięki kompaktowej konstrukcji i niewielkim wymogom przestrzennym
*Wyjątkowo solidna osłona sprzęgła
*Zakres dostawy
*Wilo-Helix FIRST V wysokociśnieniowa pompa wirowa
*Instrukcja montażu i obsługi
*Wersja PN 16 z kołnierzem owalnym: Przeciwkołnierze z żeliwa szarego i odpowiednie śruby, nakrętki i uszczelki
*Wskazówki odnośnie do konstrukcji
*Zabezpieczenie silnika na zapytanie lub zapewnione przez Użytkownika.
*Standardowe położenie skrzynki zaciskowej znajduje się nad króćcem ssącym, ale w razie potrzeby można je zmienić.
*Typoszereg Wilo-Helix FIRST V jest wyposażony w standardowe uszczelnienie mechaniczne.
*Okrągłe przeciwkołnierze DIN z żeliwa szarego lub stali nierdzewnej, śruby, nakrętki i uszczelki dla pomp wersji PN 25 oraz PN 16 oraz Pmax = 30 bar są dostępne jako wyposażenie dodatkowe.
*Zestawy obejść są dostępne w ramach wyposażenia dodatkowego.
*Wilo-Helix V w wersji ATEX na zamówienie.

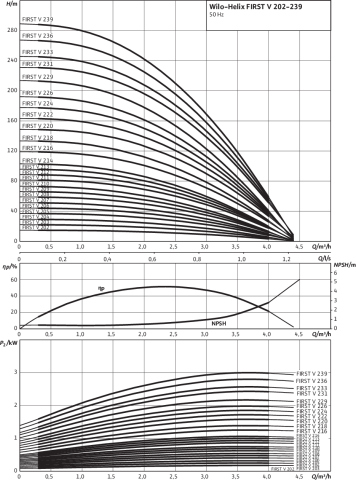

Dane eksploatacyjne
Dane produktu
*Min. temperatura przetłaczanej cieczy: -20 oC
*Maks. temperatura przetłaczanej cieczy: 120 oC
*Maks. temperatura otoczenia: 50 oC
*Maks. ciśnienie robocze: 16 bar
*Ciśnienie na dopływie: 10 bar
*Wskaźnik minimalnej energochłonności (MEI): 0,7
Dane silnika
*Przyłącze sieciowe:
*Tolerancja napięcia:
*Znamionowa moc silnika: 370
*Klasa sprawności energetycznej silnika:
*Prąd znamionowy: 0,95 A
*Znamionowa prędkość obrotowa: 2900 Obroty / min
*Współczynnik mocy: 0,91
*Sprawność silnika ηm 50 %: 65,4
*Sprawność silnika ηm 75 %: 65,6
*Sprawność silnika ηm 100 %: 64,7
*Klasa izolacji: F
*Stopień ochrony:
Materiały
*Korpus pompy: EN-GJL-250
*Wirnik: Stal nierdzewna
*Wał: Stal nierdzewna
*Uszczelnienie wału: Q1BE3GG
*Materiał uszczelnienia:
Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: G 1
*Przyłącze gwintowane po stronie tłocznej: G 1
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: Helix FIRST V 203-5/16/E/S/
*Masa netto ok.: 18,7 kg
*Numer artykułu: 4201019
