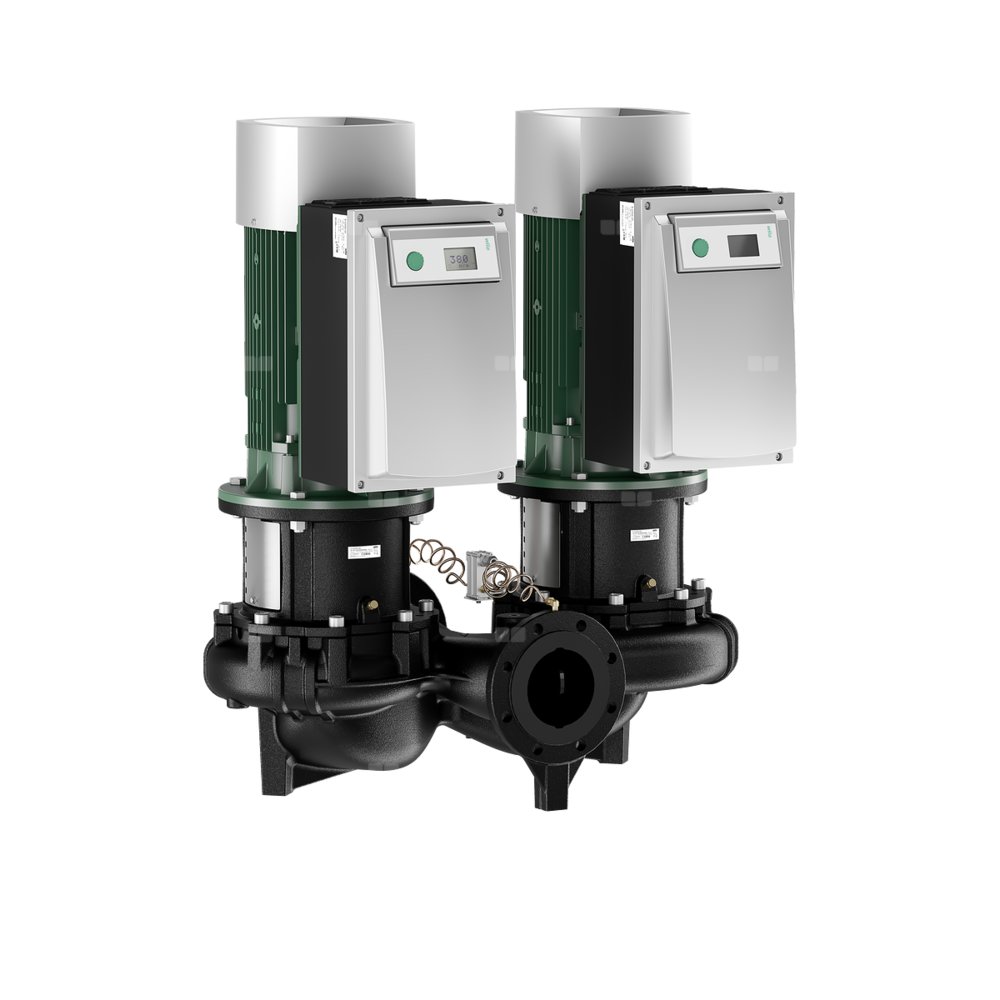

Wilo-Stratos GIGA-D 65/4-42/11-S1 pompa podwójna Inline elektronicznie regulowana

Pompa podwójna Inline o najwyższej sprawności z silnikiem EC z klasą sprawności energetycznej IE5 zgodnie z IEC 60034-30-2, elektronicznie regulowana, o konstrukcji dławnicowej. Pompa jest wykonana jako jednostopniowa, niskociśnieniowa pompa wirowa z przyłączem kołnierzowym i uszczelnieniem mechanicznym. Pompa Stratos GIGA-D jest przede wszystkim przeznaczona do tłoczenia wody grzewczej (zgodnie z VDI 2035), wody zimnej i mieszanin woda-glikol niezawierających substancji abrazyjnych, w instalacjach grzewczych, klimatyzacyjnych i chłodniczych.

Budowa:

• Jednostopniowa, niskociśnieniowa pompa wirowa
• Korpus spiralny o konstrukcji Inline (przyłącze ssawne i ciśnieniowe z takimi samymi kołnierzami w jednej linii)
• Kołnierze PN 16 – nawiercone zgodnie z EN 1092-2
• Przyłącza pomiarowe ciśnienia (R 1/8) do zamontowanego czujnika różnicy ciśnień (wersja ...-R1 bez czujnika różnicy ciśnień)
• Korpus pompy i kołnierz silnika standardowo z powłoką kataforetyczną
• Uszczelnienie mechaniczne S1 zalecane w przypadku mieszanin woda-glikol z udziałem glikolu do max. 50% ułamka objętościowego i temperatury przetłaczanej cieczy od -20°C do max. +90°C ... +110°C oraz w przypadku udziałów oleju w mieszaninie woda-glikol.
• Napięcie zasilania: 3~380 V ±10% 50/60 Hz; 3~400 V ±10% 50/60 Hz; 3~440 V ±10% 50/60 Hz

Wyposażenie dodatkowe:

• Konsole do mocowania na fundamencie
• Kołnierze zaślepiające do korpusu pompy podwójnej
• Zestawy czujników różnicy ciśnień 0-10 V do pomp w wersji ...–R1
• IR-Stick
• IF-Moduł PLR
• IF-Moduł LON
• IF-Moduł Modbus
• IF-Moduł BACnet
• IF-Moduł CAN

Wyposażenie seryjne:

• Poziom obsługi ręcznej za pomocą zielonego pokrętła z następującymi funkcjami:
  • Pompa wł./wył.
  • Wybór rodzaju regulacji: Δp-c (stała różnica ciśnień), Δp-v (zmienna różnica ciśnień), regulator PID, n-constant (tryb regulacji ręcznej)
  • Ustawienie wartości zadanej lub prędkości obrotowej
  • Konfiguracja parametrów roboczych
  • Potwierdzenie błędu
• Wyświetlacz pompy wskazujący:
  • Rodzaj regulacji
  • Wartość zadaną (np. różnicy ciśnień lub prędkości obrotowej)
  • Komunikaty o błędach i komunikaty ostrzegawcze
  • Wartości rzeczywiste (np. poboru mocy, wartości rzeczywistej czujnika)
  • Dane robocze (np. godziny pracy, zużycie energii)
  • Dane dotyczące stanu (np. stan przekaźnika SSM i SBM)
  • Dane urządzenia (np. nazwa pompy)
  • Rodzaj pracy (tylko w trybie pracy pompy podwójnej: praca główna/z rezerwą, tryb pracy z dołączaniem)
  • Status korekty wartości ciśnienia

Funkcje dodatkowe:

• Interfejsy analogowe 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, zintegrowany system zarządzania pracą pomp podwójnych, możliwość ustawienia częstotliwości naprzemiennej pracy pomp (w dwupompowym trybie pracy), dwa przekaźniki sygnalizacji pracy i awarii z możliwością konfiguracji, konfigurowana reakcja w przypadku usterki dostosowana do instalacji grzewczych i klimatyzacyjnych, blokada dostępu na pompie, wbudowane pełne zabezpieczenie silnika (czujnik termistorowy) z wyzwalaczem elektronicznym, standardowe otwory odpływowe kondensatu w korpusie silnika, (w stanie fabrycznym zamknięte), złącze na podczerwień do bezprzewodowej komunikacji z urządzeniem kontrolno-serwisowym Wilo-IR-Monitor i Wilo-IR-Stick, gniazdo do IF-Modułów Wilo Modbus, BACnet, CAN, PLR, LON do podłączenia do automatyki budynku

Dane eksploatacyjne

• Przetłaczane medium: Woda, Glikol etylenowy, Glikol propylenowy
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 140 °C
• Temperatura otoczenia min.: 0 °C
• Maks. temperatura otoczenia: 40 °C
• Maks. ciśnienie robocze: 16 bar
• Zalecenie dotyczące konfiguracji: 16 bar do 120°C, 13 bar do 140°C
• Wskaźnik minimalnej energochłonności (MEI): 0.4

Napęd

• Przyłącze sieciowe: 3~400 V, 50/60 Hz
• Klasa sprawności energetycznej silnika: IE5
• Pobór mocy: 11200
• Znamionowa moc silnika: 10800
• Prąd znamionowy: 17.4 A
• Prędkość obrotowa maks.: 2960 Obroty / min
• Generowanie zakłóceń: EN 61800-3
• Odporność na zakłócenia: EN 61800-3
• Klasa izolacji: F
• Stopień ochrony silnika: IP55
• Zabezpieczenie silnika: Zintegrowany czujnik termistorowy

Materiały

• Korpus pompy: 5.1301/EN-GJL-250, z powłoką kataforetyczną
• Wirnik: Żeliwo szare, Brąz, Stal nierdzewna
• Wał: Stal nierdzewna
• Uszczelnienie wału: Q1Q1X4GG
• Latarnia: 5.1301/EN-GJL-250, z powłoką kataforetyczną

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 65
• Przyłącze po stronie tłocznej: DN 65
• Długość montażowa: 430 mm

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: Stratos GIGA-D 65/4-42/11-S1
• Masa netto ok.: 260 kg
• Numer artykułu: 2223181
