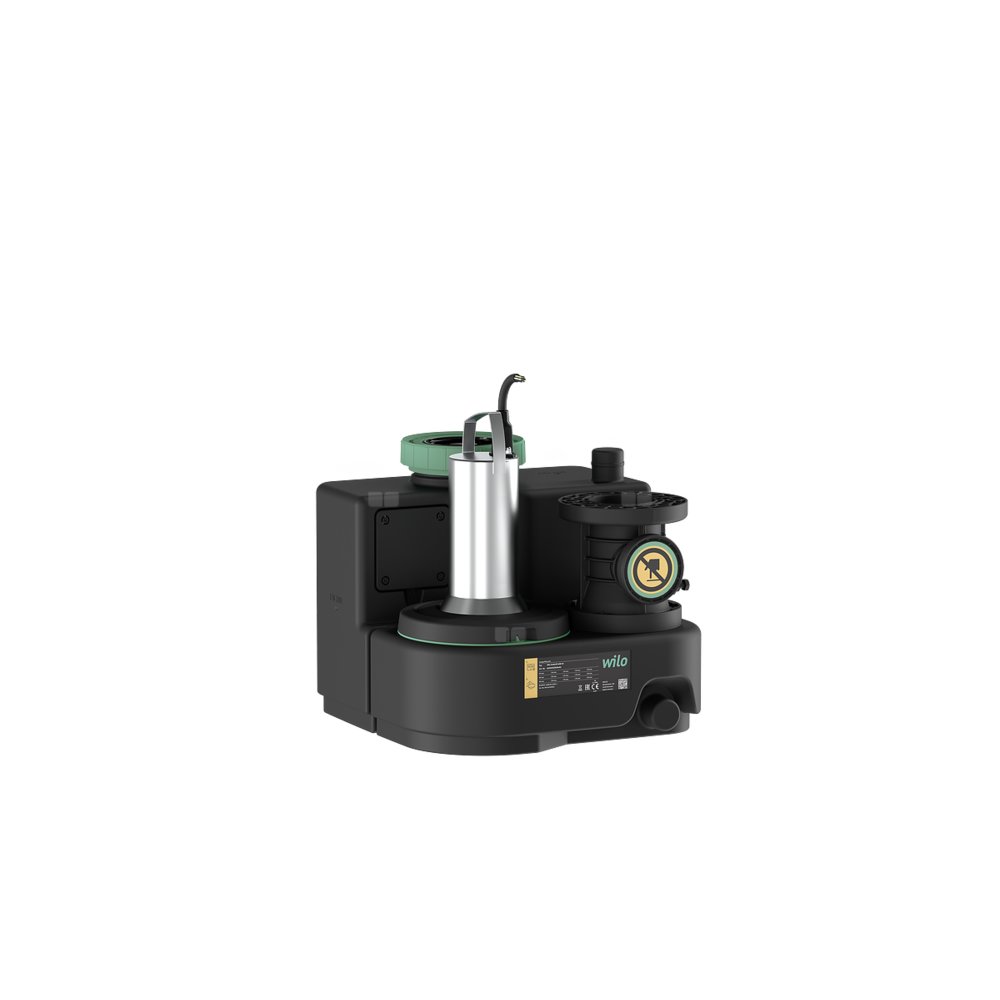

Wilo-DrainLift SANI-S.11/M523/1-EF hermetyczna pompownia ścieków, swobodny przelot kuli 44 mm

Kompaktowe, gotowe do podłączenia, całkowicie zanurzone urządzenie do przetłaczania z pompą pojedynczą na potrzeby przetłaczania ścieków zawierających fekalia.

Przetłaczane medium

Do zbierania i tłoczenia tych mediów w obszarach komercyjnych:

• Ścieki z fekaliami
• Ścieki bez fekaliów

Przetłaczanie ścieków zgodnie z 12050

Urządzenie do przetłaczania jest zgodne z DIN EN 12050-1.

Konstrukcja

Gazoszczelny i wodoszczelny zbiornik retencyjny:

• Pochylone dno pod kątem
• Otwór rewizyjny z przezroczystą pokrywą
• Dowolnie wybierane wloty w pokazanych obszarach
• Pomiar poziomu napełnienia z czujnikiem poziomu 4 ... 20 mA

Pompa zatapialna do ścieków:

• Zamontowana bezpośrednio na zbiorniku retencyjnym
• Silnik chłodzony powierzchniowo (powietrze) z termiczną kontrolą silnika
• Przyłącze tłoczne z klapą zwrotną włącznie z dołączonym otworem rewizyjnym

Podłączony przewodami sterownik do automatycznej eksploatacji:

• Zbiorcza sygnalizacja awarii ze stykiem bezpotencjałowym
• Zintegrowana sygnalizacja awarii niezależna od zasilania sieciowego
• Regulowane opóźnienie
• Kabel zasilający o długości 1,5 m z wtyczką

Zakres dostawy

• Urządzenie do przetłaczania z urządzeniem sterującym i kablem zasilającym z wtyczką
• Króciec kołnierzowy od DN 80, PN 10 do DN/OD 110
• Elastyczny mankiet uszczelniający DN/OD 110 do przyłącza upustowego
• Podwójna złączka HT DN/OD 50 do przyłącza odpowietrzającego
• Podwójna złączka HT DN/OD 50 do przyłącza spustowego
• Zestaw dopływu z otwornicą 124 mm (5 in) i uszczelką do rury HT DN/OD 110
• Zestaw do mocowania do podłogi
• Mata do izolacji akustycznej
• Akumulator 9 V
• Instrukcja montażu i obsługi

Dane eksploatacyjne

• Przetłaczane medium: Woda

Dopuszczalny zakres zastosowania

• temperatura przetłaczanej cieczy: 3 °C
• Max. temperatura przetłaczanej cieczy, chwilowo do 5 min: 65 °C
• temperatura otoczenia: 3 °C
• Maks. ciśnienie robocze: 1.2 bar
• Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym: 1.5 bar

Dane produktu

• Pojemność brutto zbiornika: 47 l
• Pojemność użytkowa przy wysokości dopływu 180 mm: 25.00 l
• Pojemność użytkowa przy wysokości dopływu 250 mm: 32.00 l
• ciśnienia akustycznego: 70 dB
• Tryb pracy (wynurzony): S3-10%
• Wysokość: 511 mm
• Długość: 490 mm
• Szerokość: 490 mm
• Wymiar po przekątnej: 630 mm
• Swobodny przelot kuli w systemie hydraulicznym: 44 mm

Dane silnika

• Przyłącze sieciowe: 1~230 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika: 750
• Znamionowa prędkość obrotowa: 2829 Obroty / min
• Prąd znamionowy: 5.4 A
• Klasa izolacji: F
• Stopień ochrony silnika: IP68
• Rodzaj załączania: Bezpośrednio online (DOL)
• Maks. częstotliwość załączania: 60
• Zabezpieczenie silnika: Bimetal

Przewód

• Długość kabla zasilającego: 4 m
• Typ przewodu: H07RN-F
• Przekrój przewodu: 3G1 mm²
• Wtyczka sieciowa: CEE7/7 (styk ochronny)

Materiały

• Materiał zbiornika: PE
• Korpus pompy: PP-GF30
• Wirnik: PP-GF30
• Wał: Stal nierdzewna
• Materiał uszczelnienia: NBR
• Materiał silnika: Stal nierdzewna

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 110 (110 mm), DN 160 (160 mm)
• Przyłącze po stronie tłocznej: DN 80
• Przyłącze odpowietrzenia: DN 50 (50 mm)

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: DrainLift SANI-S.11/M523/1-EF
• Masa netto ok.: 27 kg
• Numer artykułu: 6098869
