Studzienka techniczna do zabudowy w ziemi z włazem LW 800 z nasada i pokrywą okrągłą ze stali nierdzew. kl. K3 T: 3875-4124mm

Studzienka techniczna do zabudowy w ziemi z włazem LW 800 z nasada i pokrywą okrągłą ze stali nierdzew. kl. K3 T: 3875-4124mm

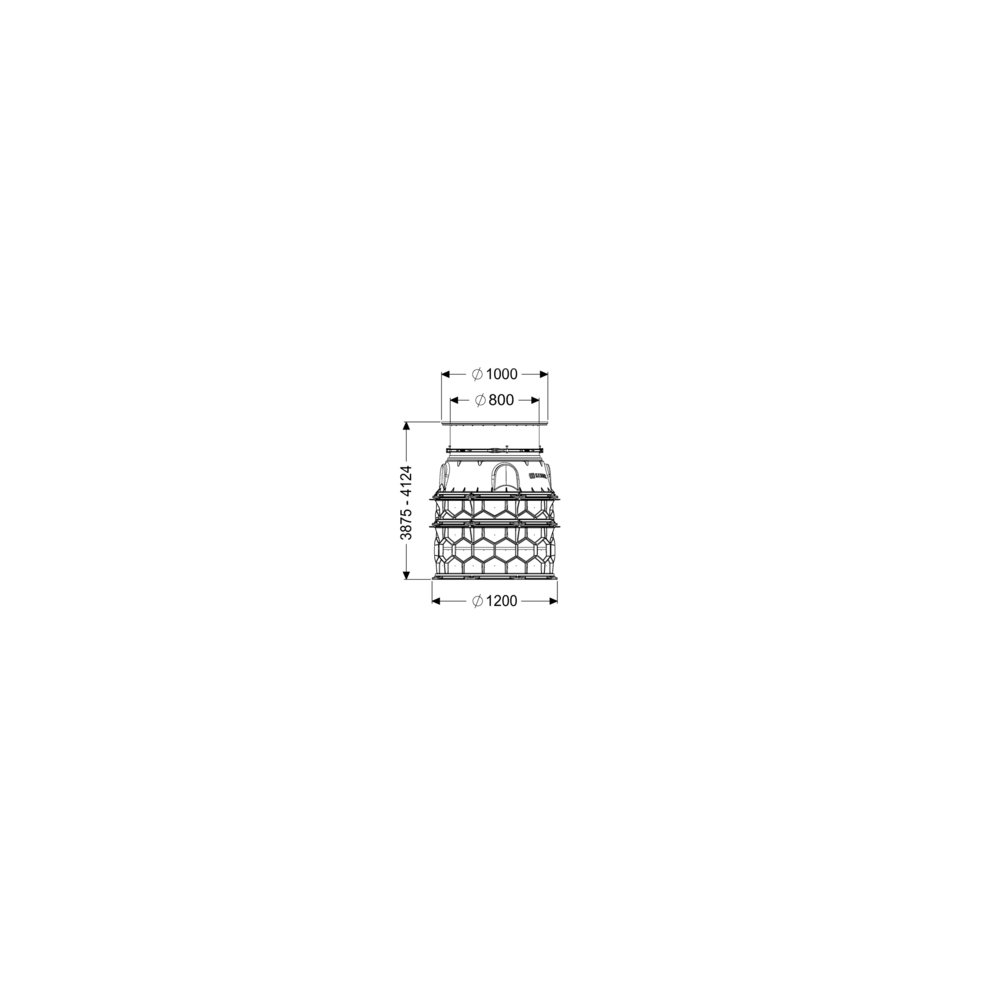

KESSEL M. studzienki LW 1000 płyta podł., zabudowa w ziemi, głębokość zabudowy 3875 - 4124 mm, szer. w świetle wejścia (LW) 800 mm, klasa obciążenia K 3

• Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
• Innowacyjna struktura plastra miodu
• Zabudowa w wodzie gruntowej do 3000 mm

M. studzienki LW 1000 płyta podł. Dostęp LW 800, 3875-4124 mm, Klasa K 3

Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą.

Wersja

• Wskazówka dotycząca głębokości zabudowy: przestrzegać maksymalnej głębokości zabudowy 5000 mm w połączeniu z modułem technicznym

Cechy ogólne

• Kolor: czarny
• Materiał: PE-HD
• Norma: EN 13598-2
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie)
• Aprobata: Z-42.1-527

Wymiary

• Ciężar netto: 268,69 kg
• Ciężar brutto: 307,33 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Głębokość zabudowy: 3875 - 4124 mm
• Możliwość regulacji wysokości: Nasada teleskopowa
• długość: 1200 mm
• Szerokość: 1200 mm
• Wymiar opakowania: dł.: 2400 mm
• Wymiar opakowania: szer.: 1200 mm
• Wymiar opakowania: wys.: 2200 mm

Zbiornik/korpus

• Maks. otwór na dopływ (DN): 150 mm
• szer. w świetle zbiornika urządzenia (LW): 1000 mm
• szer. w świetle włazu (LW): 800 mm

Cechy pokrywy

• Typ pokrywy: pokrywa okrągła
• Materiał pokrywy: Stal nierdzewna
• Pokrywy, Szerokość: 960 mm
• Pokrywy, Wysokość: 19 mm
• Pokrywy, Długość: 960 mm
• Powierzchnia: przeciwpoślizgowy
• Blokada: przykręcony
• Klasa obciążenia: K 3 (EN 1253-1)
• Szczelność: wodoszczelny
