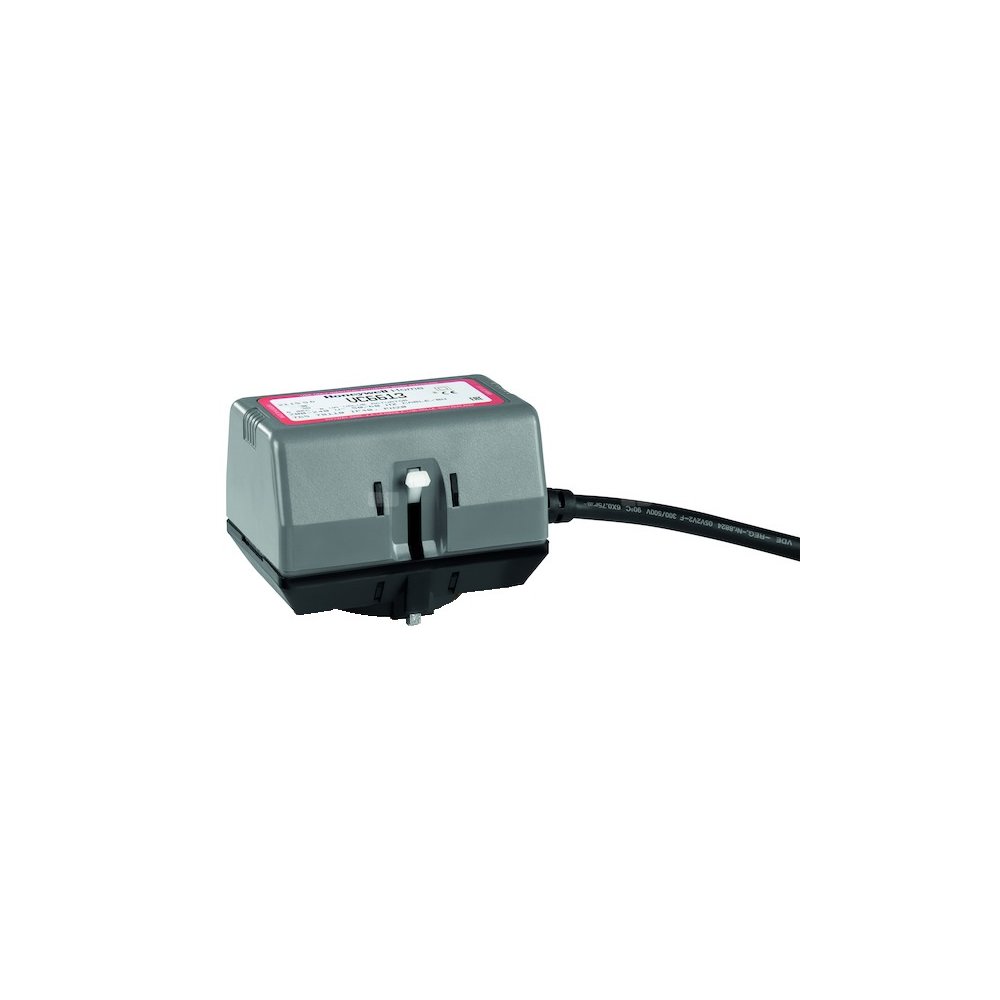

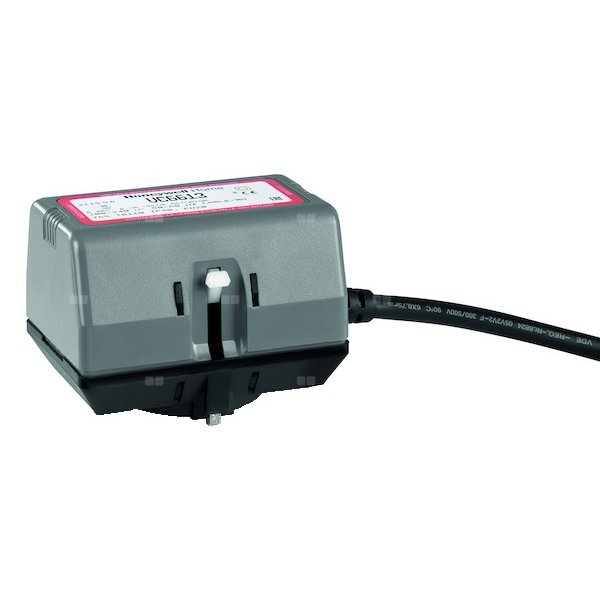

Siłownik zaworu serii VC, 2-puntowy, 230Vac, z kablem, styk SPDT

Siłownik zaworu serii VC, 2-puntowy, 230Vac, z kablem, styk SPDT

Marka: HONEYWELL

Seria: O7

Kod IK: E4VC6013ZZ00/U

Kod producenta: VC6013ZZ00/U


Cena katalogowa netto

353 zł / szt.

Cena katalogowa brutto

434,19 zł / szt.

Siłownik zaworu serii VC, 2-puntowy, 230Vac, z kablem, styk SPDT

ZASTOSOWANIE
Zawory typu VC ze sterowaniem dwupołożeniowym stosowane są do sterowania przepływem wody gorącej/ chłodzącej w instalacjach grzewczych/chłodzących w instalacjach domowych oraz małych obiektach komercyjnych. Składają się z siłownika, zaworu i wkładki zaworowej Zawory 2- drogowe są stosowane jako zawory przelotowe w aplikacjach ze sterowaniem strefowym, natomiast zawory 3- drogowe jako zawory dzielące. Obie wersje mogą sterować pojedynczym klimakonwektorem, grzejnikiem, podgrzewaczem lub onwektorem. W zależności od modelu napędu zawory mogą być sterowane regulatorami ze stykami rozwiernymi SPST lub zwierno-rozwiernymi SPDT stosowanych w termostatach pokojowych, termostatach zanurzeniowych i przylgowych. Zawory serii VC dzięki inusoidalnemu skokowi napędu pozwalają na cichą pracę i zmniejszają efekt uderzenia hydraulicznego. Napęd pobiera zasilanie tylko podczas przemieszczania się zaworu do wymaganej pozycji. Napęd można zdemontować z zaworu bez wpływu na działanie systemu. Wszystkie wersje siłowników współpracują z dowolnym modelem zaworu serii VC. Umożliwia to wysoką elastyczność w montażu przy różnych modelach kotłów oraz przy konserwacji. Konstrukcja tłoka zaworu zapewnia uszczelnienie niezależnie od ciśnienia różnicowego powstałego na zaworze. W zaworze 2-drogowym przepływ można realizować w obu kierunkach. W zaworze 3-drogowym, dzielącym przepływ może występować zarówno z AB do A lub B, jak i z A lub B do AB.
WŁAŚCIWOŚCI
• Solidna konstrukcja, odporna na wstrząsy i mechaniczne uszkodzenia
• Sterowanie niskim napięciem prze zestyki SPST lub SPDT
• Minimalny pobór mocy przez siłownik
• Ciśnienie różnicowy do 4 bar
• Podwójnie izolowany napęd
• Szybkie połączenie elektryczne
• Szybka i łatwa wymiana części ruchomych
• Wymiana napędu nie wymaga opróżniania instalacji
• Wysokie parametry przepływu
ZASADA DZIAŁANIA
Zawory 2-położeniowe serii VC są stosowane w instalacjach domowych i małych instalacjach komercyjnych do regulacji przepływu gorącej i/lub zimnej wody. Składają się one z siłownika, zaworu i wkładki zaworowej. Wszystkie części ruchome i uszczelniające zaworu są wbudowane w zespół wkładu. Wszystkie porty są uszczelniane O-ringami na zewnętrznej powierzchni tłoka. Kiedy trzpień zaworu przemieszcza się w dolne położenie wówczas otwiera przepływ w porcie A. W zaworze 3-dr. przemieszczenie tłoka w dolne położenie powoduje zamknięcie przepływu przez port B umożliwiając przepływ z kierunku AB do A. Kiedy trzpień przemieszcza się w kierunku górnym następuje przepływ z AB do B. Rodzina zaworów oferuje różne wersje połączeń rurowych do różnych zastosowań. Charakterystyka strat ciśnienia zaworu jest zależna od przyłączy rurowych/wymiarowych. Rzeczywista wartość znamionowa zaworu znajduje się w części specyfikacji.

Dane logistyczne

Opakowanie zbiorcze 1
Jednostka zbiorcza opak. szt
Ilość 1
Masa brutto [kg] 0,428
Długość [m] 0,148
Szerokość [m] 0,116
Wysokość [m] 0,084
Opakowanie zbiorcze 2
Ilość 1
