Separator substancji ropopochodnych KESSEL, NS 10, właz kl. D

Separator substancji ropopochodnych KESSEL, NS 10, właz kl. D

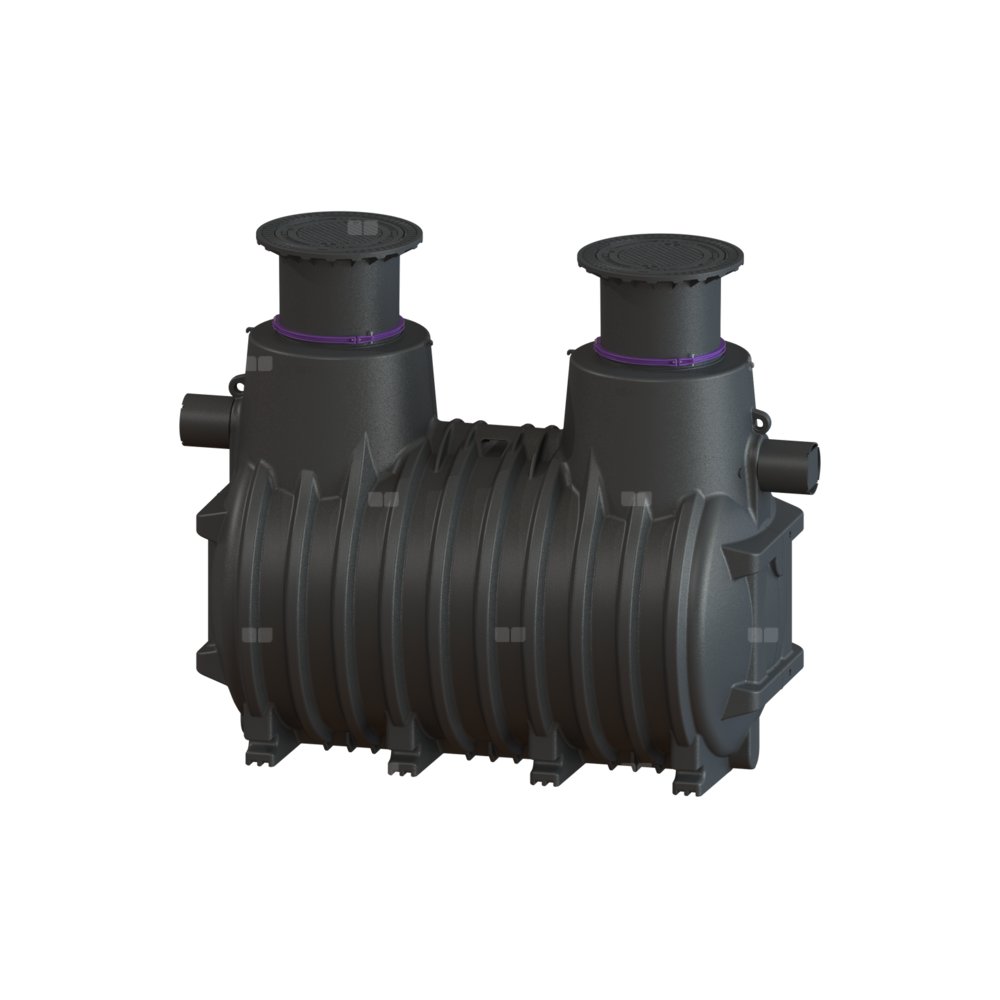

KESSEL Separator oleju/benzyny EasyOil, wielkości nominalne 10, klasa obciążenia D 400, szer. pokrywy 680 mm, dł. pokrywy 680 mm, zabudowa w ziemi, zawartość osadnika 5000 l, pojemność 12386,88 dm³, objętość całkowita 5800 l

• Trwała szczelność do poziomu gruntu.
• Odporny i nadający się do biodiesla (FAME) z udziałem do 100%
• Nadaje się do stacji paliw z wysokowydajnymi dystrybutorami benzyny E10 i biodiesla

Separator oleju/benzyny EasyOil ground, NS 10, Sys. B, 5800 l, Kl. PL

Separator cieczy lekkich nadaje się do zabudowy w ziemi. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) jest wyposażony w zintegrowany osadnik i samoczynne urządzenie zamykające. Jedna lub kilka wodoszczelnych pokryw chroniących przed wodą napowierzchniową umożliwiają łatwy dostęp w celu wyczyszczenia lub konserwacji. Dla klasy obciążenia D należy w miejscu instalacji zamontować płytę odciążającą. Schematy zbrojenia są dostępne w firmie KESSEL. Możliwe jest przyłączenie na miejscu budowy na dopływie i odpływie rur PE-HD wg DIN 19537, rur PVC-KG wg DIN 19534, PP lub AS do fabrycznie wykonanych króćców rurowych ze stali nierdzewnej. Przy doborze odpowiednich uszczelnień i materiałów rurowych należy przestrzegać obowiązujących norm. Gwarancja na tworzywo PE wynosi 20 lat.

Wersja

• Wielkość nominalna (NS): 10
• Typ opróżniania: ręczny z wężem ssącym
• Wkład koalescencyjny: nie
• Nośność (DIN 19901): E4

Cechy ogólne

• Materiał: PE
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: gotowy do instalacji (części łączące do podłączenia w miejscu instalacji)
• Aprobata: Z-83.8-55
• Klasa separatora: System A (dawna klasa II)
• Spektrum zastosowań dla cieczy lekkich: od 0,85 do 0,95 g/cm3 g/cm3

Wymiary

• Ciężar netto: 850 kg
• Ciężar brutto: 850 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 1810 mm
• Przewyższenie: 120 mm
• GPZ: 700 - 1.500
• Głębokość przykrycia ziemią T: 180
• Maks. długość: 3460 mm
• Głębokość zabudowy: 870 - 1250 mm
• Rodzaj regulacji wysokości: Nasada teleskopowa, możliwość pochylenia o 5 stopni
• Wymiary transportowe, długość: 3110 mm
• Wymiary transportowe, szerokość: 1760 mm
• Wymiar opakowania: dł.: 3060 mm
• Wymiar opakowania: szer.: 1760 mm
• Wymiar opakowania: wys.: 2300 mm

Zbiornik/korpus

• Odstęp między dnem rury odpływowej a dnem zbiornika: 1600 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 1630 mm
• Wielkość nominalna odpływu (DA): 200 mm
• Wielkość nominalna odpływu (DN): 200 mm
• Wielkość nominalna dopływu (DA): 200 mm
• Wielkość nominalna dopływu (DN): 200 mm
• Szerokość w świetle włazu (LW): 600 mm

Cechy pokrywy

• Typ pokrywy: pokrywa
• Materiał pokrywy: Żeliwo szare
• Kolor pokrywy: czarny
• Pokrywy, Szerokość: 680 mm
• Pokrywy, Wysokość: 50 mm
• Pokrywy, Długość: 680 mm
• Blokada: niezaryglowany
• Klasa obciążenia: D 400 (EN 124)
• Szczelność: wodoszczelny i odporny na przenikanie zapachów

Zawartość ścieków

• Całkowita pojemność: 5800 l
• Zawartość osadnika: 5000 l
• Ilość cieczy lekkich: 470 l

Sterowanie

• Sterownik: nie
