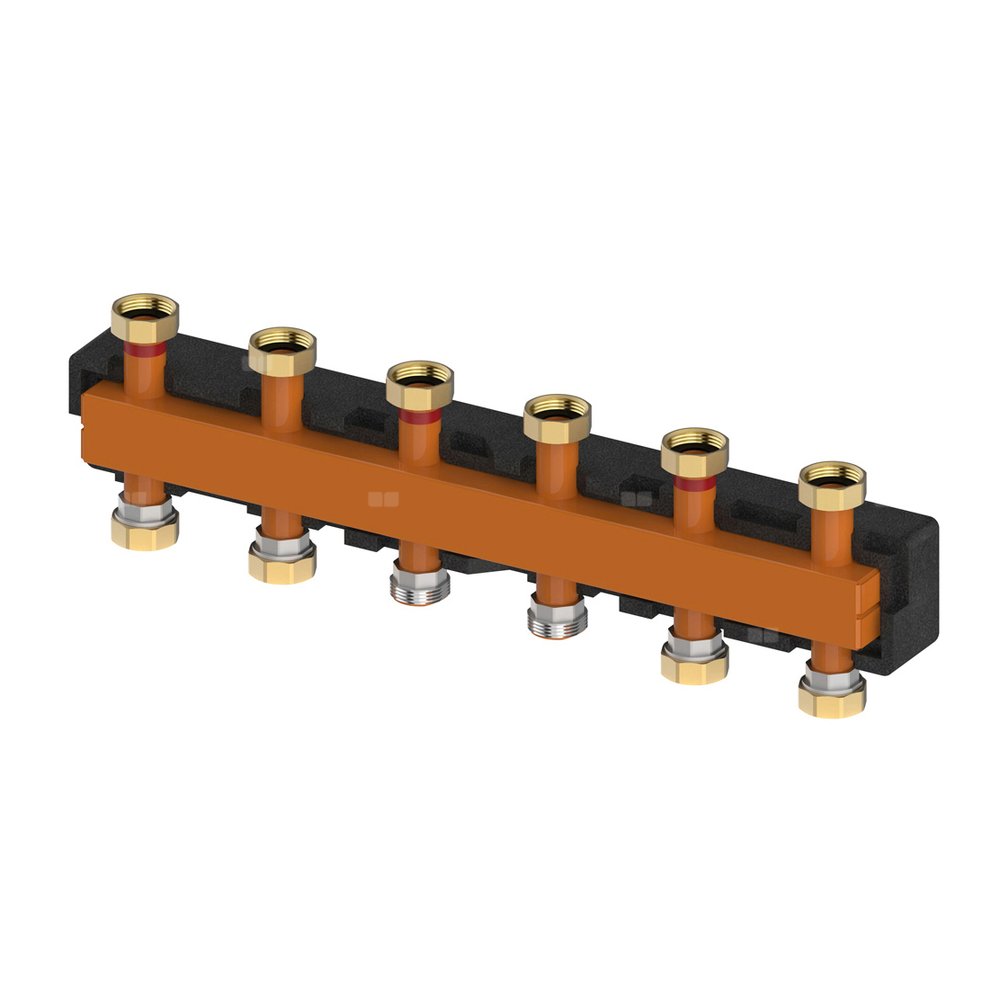

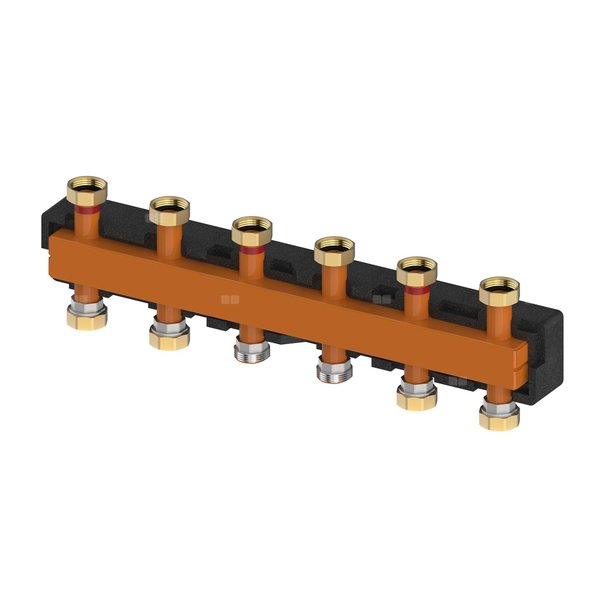

ROZDZIELACZ MeiFlow S MF DLA 5 OBIEGOW Z ODSPRZĘŻENIEM POMIĘDZY ZASILANIEM A POWROTEM
ROZDZIELACZ MeiFlow S MF DLA 5 OBIEGOW Z ODSPRZĘŻENIEM POMIĘDZY ZASILANIEM A POWROTEM
Rozdzielacz do 70 kW dla maksymalnie 7 obiegów grzewczych.Zasilanie i powrót opcjonalnie oddzielone hydraulicznie (czarny) lub z odsprzężeniem (pomarańczowy).
Z izolacją EPP, każdy z 2, 3 lub 4 parami przyłączy skierowanymi do góry lub do dołu (można również zastosować przyłącza dolne), do montażu grup pompowych (pasuje do grup pompowych z rozstawem osi 125 mm), ze wszystkimi niezbędnymi śrubunkami do wykonania montażu.
Dane techniczne
Do wody CO | Tak |
Do glikolu | Tak |
Sposób montażu | Montaż powierzchniowy |
Model | Rozdzielacz/kolektor |
Materiał | Stal |
Zabezpieczenie powierzchni | Lakierowanie |
Model/kształt/forma | Rozdzielacz z odgałęzieniami kątowymi |
Średnica nominalna połączenia 1 | DN 40 |
Średnica zewnętrzna rury połączenia 1 [mm] | 45 |
Połączenie 1 | Gwint zewnętrzny gazowy walcowy (BSPP) |
Średnica nominalna połączenia 2 | 1 1/2 cala (40) |
Średnica zewnętrzna rury połączenia 2 [mm] | 45 |
Połączenie 2 | Gwint zewnętrzny gazowy walcowy (BSPP) |
Liczba odgałęzień | 5 |
Liczba kierunków rozgałęzień | 2 |
Średnica zewnętrzna odgałęzień [mm] | 45 |
Przyłącze odgałęzień | Gwint wewnętrzny gazowy walcowy (BSPP) |
Różne odległości między odgałęzieniami | Tak |
Klasa ciśnienia urządzenia | PN 6 |
Maks. temperatura medium (ciągła) [°C] | 110 |
Z izolacją | Tak |
Szerokość [mm] | 750 |
Wysokość [mm] | 178 |
Głębokość [mm] | 135 |
Długość rozdzielacza [mm] | 750 |
Dane logistyczne
Opakowanie zbiorcze 1 | |
Jednostka zbiorcza opak. | opak |
Ilość | 1 |
Masa brutto [kg] | 8,42 |
Długość [m] | 0,78 |
Szerokość [m] | 0,205 |
Wysokość [m] | 0,16 |
