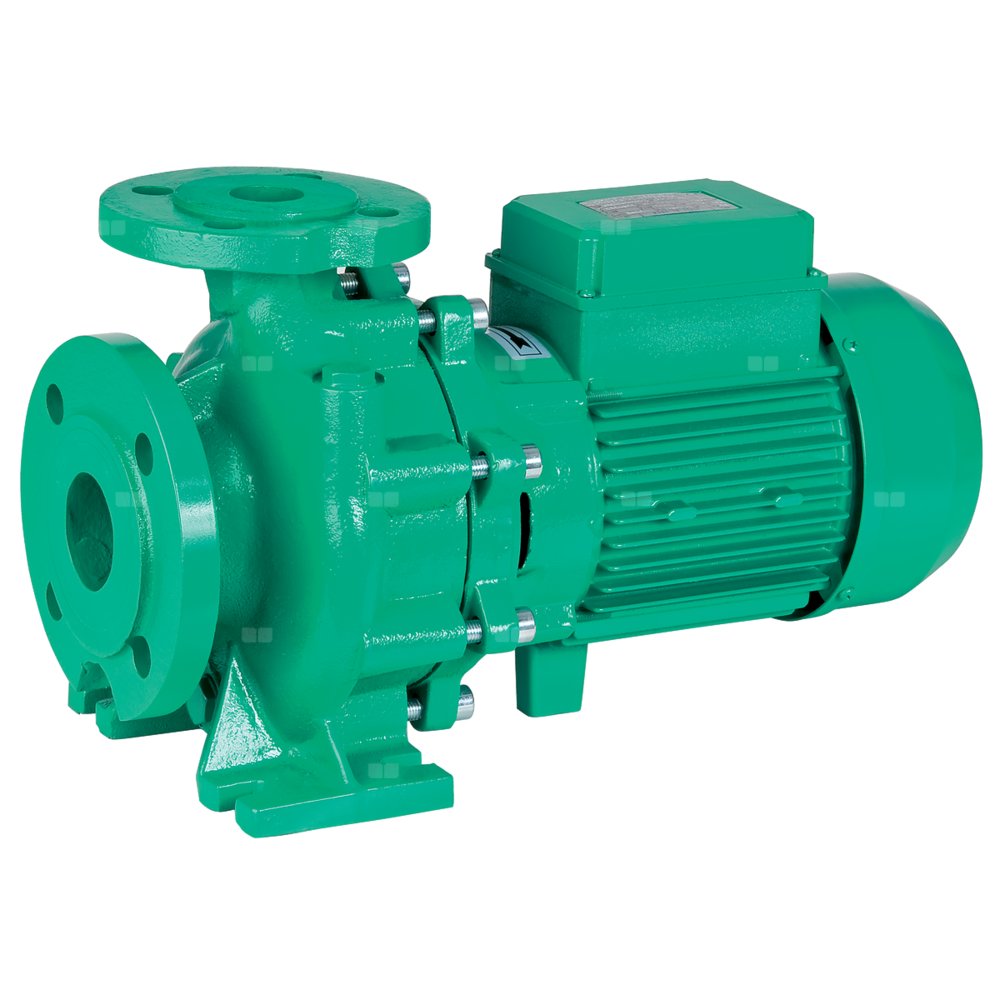

Pompa obiegowa WILO BM 32/130-1,5/2 blokowa 2164314
Jednostopniowa dławnicowa pompa wirowa w zwartej konstrukcji blokowej, z zamocowanym bezpośrednio na kołnierzu silnikiem indukcyjnym trójfazowym i wałem niedzielonym. Z niezależnym od kierunku obrotów mieszkowym uszczelnieniem mechanicznym z wymuszonym opływem oraz wirnikiem redukującym kawitację. Pompa jest przeznaczona do ustawienia na fundamencie.
Dane eksploatacyjne
- Przetłaczane medium: Woda
- Min. temperatura przetłaczanej cieczy: -10 °C
- Maks. temperatura przetłaczanej cieczy: 90 °C
- Temperatura otoczenia min.: 0 °C
- Maks. temperatura otoczenia: 40 °C
- Maks. ciśnienie robocze: 10 bar
- Wskaźnik minimalnej energochłonności (MEI): 0.4
Dane silnika
- Klasa sprawności energetycznej silnika: IE3
- Przyłącze sieciowe: 3~400 V, 50 Hz
- Tolerancja napięcia: ±10 %
- Moc znamionowa : 1500
- Znamionowa prędkość obrotowa: 2900 Obroty / min
- Prąd znamionowy: 3.18 A
- Współczynnik mocy: 0.83
- Sprawność silnika ηm 50 %: 83.3
- Sprawność silnika ηm 75 %: 84.5
- Sprawność silnika ηm 100 %: 84.2
- Klasa izolacji: F
- Stopień ochrony: IP55
Materiały
- Korpus pompy: Żeliwo szare
- Wirnik: Żeliwo szare
- Wał: Stal nierdzewna
- Uszczelnienie wału: Q1Q1VGG, BVEGG
Wymiary montażowe
- Przyłącze po stronie ssawnej: DN 50
- Przyłącze po stronie tłocznej: DN 32
Informacje na temat umiejscowienia zamówień
- Produkt: Wilo
- Nazwa produktu: BM 32/130-1,5/2
- Masa netto ok.: 31 kg
- Numer artykułu: 2164314
Dane techniczne
Materiał korpusu pompy
Żeliwo
Gatunek materiału korpusu pompy
Żeliwo GG 25
Materiał wirnika
Żeliwo
Gatunek materiału wirnika
Żeliwo GG 25
Przepływ nominalny (BEP) [m³/h]
22,3
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]
167,01
Maks. wysokość podnoszenia [m]
21,26
Maks. wydajność (maks. przepływ) [m³/h]
23
Maks. ciśnienie robocze [bar]
10
Rodzaj napędu
Elektryczny
Zakres napięcia znamionowego [V]
400
Liczba faz
3
Częstotliwość
50 Hz
Prąd znamionowy [A]
3,18
Moc oddawana silnika (P2) [kW]
1,5
Wskaźnik minimalnej sprawności (MEI)
0,4
Klasa izolacji wg IEC
F
Prędkość obrotowa [obr/min]
2900
Temperatura otoczenia [°C]
40
Przyłącze od strony wlotowej
Kołnierz
Średnica nominalna przyłącza od strony wlotowej
DN 50
Klasa ciśnienia kołnierza przyłącza wlotowego
PN 10
Rodzaj przyłącza wlotowego
EN 1092-2
Przyłącze po stronie wylotowej
Kołnierz
Średnica nominalna przyłącza od strony wylotowej
DN 32
Średnica zewnętrzna przyłącza od strony wylotowej [mm]
32
Klasa ciśnienia kołnierza przyłącza wylotowego
PN 10
Rodzaj przyłącza wylotowego
EN 1092-2
Kształt końcówki
Okrągły
Stopień ochrony (IP)
IP55
Wysokość części zasysającej [mm]
112
Odległość między osiami przyłącza ssawnego/tłocznego [mm]
80
Długość pompy [mm]
451,5
Klasa efektywności energetycznej silnika
IE3
Dane logistyczne
Opakowanie zbiorcze 1
Jednostka zbiorcza opak.
szt
Ilość
1
Masa brutto [kg]
32,5
Długość [m]
0,49
Szerokość [m]
0,27
Wysokość [m]
0,325
