Pompa głębinowa 1-fazowa WILO Sub TWU 4-0414-C-QC EM częstotliwość 50 Hz, moc 1.1 kW 7.8 A, prędkość obrotowa 2869 obr/min

Kod IK

816049369

Kod EAN

4044966516393

Kod producenta

6049369

Marka

WILO

Model

Sub TWU 4-0414-C-QC EM

Cena katalogowa netto

1 241 EUR / szt.

Cena katalogowa brutto

1 526,43 EUR / szt.


Całkowicie zanurzona, wielostopniowa pompa głębinowa z promieniowymi lub półosiowymi wirnikami o budowie segmentowej do montażu pionowego lub poziomego, z wbudowanym zabezpieczeniem przed przepływem zwrotnym. Odporny na korozję silnik prądu zmiennego lub indukcyjny trójfazowy do rozruchu bezpośredniego, napełniony mieszaniną wody i glikolu. Hermetycznie zalany silnik z uzwojeniem emaliowanym, impregnowany żywicą, z łożyskami samosmarującymi. Chłodzenie silnika odbywa się poprzez przetłaczane medium. Dlatego podczas pracy urządzenie musi być zawsze zanurzone. Przy montażu poziomym konieczny jest płaszcz chłodzący.
Do tłoczenia wody ze studni głębinowych przy maksymalnej głębokości zanurzenia 200 m i maks. zawartości piasku 50 g/m³. W wersji QC przewód jest wyposażony w szybkozłącze umożliwiające łatwą i szybką wymianę.
*Zakres dostawy
*Hydraulika razem z silnikiem gotowe do instalacji
*Kabel zasilający Quick-Connect z atestem do wody użytkowej
*Opaska kablowa
*Linka zabezpieczająca z polipropylenu
*Obejma do zamocowania linki bezpieczeństwa na urządzeniu
*Wersja na prąd zmienny ze skrzynką łączeniową z kondensatorem, termicznym zabezpieczeniem silnika oraz włącznikiem/wyłącznikiem.
*Instrukcja montażu i obsługi
Dane eksploatacyjne
*Wysokość podnoszenia maks.: 9,120184 m
Jednostka
*Wskaźnik minimalnej energochłonności (MEI): 0,7
*Przyłącze gwintowane po stronie tłocznej: Rp 1¼
*Maks. ciśnienie robocze: 40 bar
*Maks. zawartość piasku: 50
*Stopień ochrony silnika:
*Maks. głębokość zanurzenia: 200 m
*Min. temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura przetłaczanej cieczy: 30 oC
*Masa netto ok.: 15,3 kg
*Wymiary: 98 mm
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 1100
*Znamionowa prędkość obrotowa: 2869 Obroty / min
*Prąd znamionowy: 7,8 A
*Rodzaj załączania: Bezpośrednio (D)
*Maks. częstotliwość załączania: 20
*Średnica silnika: 98 mm
*Min. prędkość przepływu na silniku: 0,08 m/s
Przewód
*Długość kabla zasilającego: 1,75 m
*Przekrój przewodu: 4G1,5 mm²
Materiały
*Korpus pompy: Stal nierdzewna
*Materiał silnika: Stal nierdzewna
*Wał: Stal nierdzewna
*Wirnik:
Informacje na temat umiejscowienia zamówień
*Masa netto ok.: 15,3 kg
*Produkt:
*Nazwa produktu: Sub TWU 4-0414-C-QC (1~230 V, 50 Hz)
*Numer artykułu: 6049369

Dane techniczne

Materiał korpusu pompy

Stal nierdzewna

Gatunek materiału korpusu pompy

Stal nierdzewna 304

Materiał wirnika

Polipropylen

Gatunek materiału wirnika

PVC-CPE

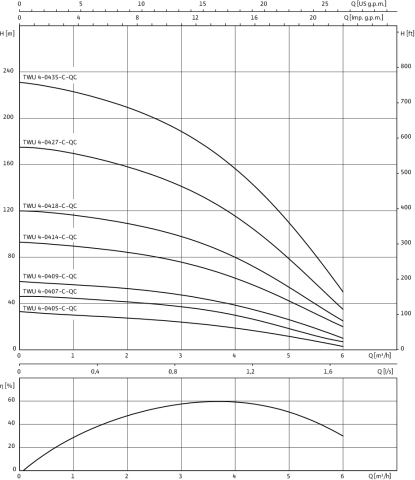

Przepływ nominalny (BEP) [m³/h]

3,666

Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]

658,72

Maks. wydajność (maks. przepływ) [m³/h]

6

Maks. wysokość podnoszenia [m]

93

Maks. ciśnienie robocze [bar]

10,2

Podłączenie elektryczne

Przewód połączeniowy z wtyczką

Zakres napięcia znamionowego [V]

230

Liczba faz

1

Częstotliwość

50 Hz

Prąd znamionowy [A]

7,8

Moc oddawana silnika (P2) [kW]

1,1

Klasa izolacji wg IEC

B

Prędkość obrotowa [obr/min]

2869

Przyłącze po stronie wylotowej

Gwint wewnętrzny gazowy stożkowy

Średnica nominalna przyłącza od strony wylotowej

1 1/4 cala

Średnica zewnętrzna przyłącza od strony wylotowej [mm]

32

Klasa ciśnienia kołnierza przyłącza wylotowego

PN 10

Kształt końcówki

Inne

Głębokość zanurzenia [m]

200

Maks. zawartość piasku [g/m³]

50

Maksymalna liczba cykli pracy [c/h]

20

Stopień ochrony (IP)

IP68

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

szt

Ilość

1

Masa brutto [kg]

16,3

Długość [m]

1,15

Szerokość [m]

0,2

Wysokość [m]

0,2
