Pompa do ścieków WILO DrainLift XXL 50 Hz / 53.33 m³/h / 2.3 W
Pompa do ścieków WILO DrainLift XXL 50 Hz / 53.33 m³/h / 2.3 W
Gotowe do podłączenia, całkowicie zanurzone i automatyczne urządzenie do przetłaczania ścieków w formie układu dwupompowego z automatyczną zmianą trybu pracy, trybem rezerwowym i trybem pracy z dołączaniem Dwie podłączone oddzielne pompy zatapialne do ścieków w ustawieniu suchym, w wersji na prąd trójfazowy z chłodzeniem płaszczowym, korpusem ze stali nierdzewnej i termiczną kontrolą silnika Dwa gazo- i wodoszczelne zbiorniki retencyjne z tworzywa sztucznego ze ściśle zdefiniowanymi przyłączami na dopływie i sterowaniem poziomem za pomocą czujnika poziomu Mikroprocesorowe urządzenie sterujące z następującymi elementami*Wskaźniki diodowe do wskazywania stanów roboczych i sygnalizacji awarii
*Ustawiane opóźnienie
*Zintegrowany i niezależny od zasilania alarm
*1x styk bezpotencjałowy do podłączenia zbiorczej sygnalizacji awarii (SSM)
Zakres dostawy:
*Gotowe do podłączenia urządzenie do przetłaczania ścieków z urządzeniem sterującym
*1x mankiet uszczelniający do podłączenia ręcznej pompy membranowej
*1x przyłącze dopływu DN 150
*1x mankiet uszczelniający do przyłącza odpowietrzającego DN 70
*1x zestaw do wykonania połączenia między zbiornikiem a pompą
Uwaga: Armatury konieczne do instalacji, jak kształtka rozgałęźna, zawór odcinający i zawór zwrotny, należą do wyposażenia dodatkowego i należy je zamówić oddzielnie!
Dane eksploatacyjne
Dopuszczalny zakres zastosowania
*temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura mediów, chwilowo do 3 min.: 60 oC
*temperatura otoczenia: 3 oC
*Maks. ciśnienie robocze: 3 bar
*Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym: 3 bar
Dane produktu
*Pojemność brutto zbiornika: 800 l
*Pojemność załączania: 460 l
*Tryb pracy (wynurzony): S1 S3-25%, 60 s
*Wysokość: 880 mm
*Długość: 1965 mm
*Szerokość: 1695 mm
*Wymiar po przekątnej: 2623 mm
Dane silnika
*Przyłącze sieciowe:
*Tolerancja napięcia:
*Znamionowa moc silnika: 1700
*Znamionowa prędkość obrotowa: 1450 Obroty / min
*Prąd znamionowy: 6,7 A
*Klasa izolacji: F
*Stopień ochrony silnika:
*Rodzaj załączania: Bezpośrednio online (DOL)
*Maks. częstotliwość załączania: 60
*Zabezpieczenie silnika:
Przewód
*Wtyczka sieciowa: nie
Materiały
*Materiał zbiornika:
*Korpus pompy:
*Wirnik:
*Materiał silnika: Stal nierdzewna

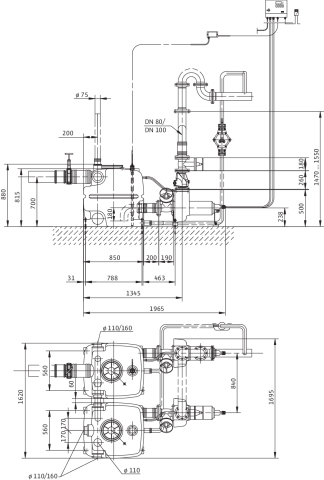

Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: Ø 110
*Przyłącze gwintowane po stronie tłocznej: DN 80
*Przyłącze odpowietrzenia: Ø 75
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: DrainLift XXL 880-2/1,7
*Masa netto ok.: 195 kg
*Numer artykułu: 2509005
Dane techniczne
Materiał korpusu pompy | Poliuretan |
Gatunek materiału korpusu pompy | Inne |
Materiał wirnika | Poliuretan |
Gatunek materiału wirnika | Inne |
Materiał zbiornika | Inne |
Gatunek materiału zbiornika | PE-40 |
Nominalny przepływ [m³/h] | 53,33 |
Pojemność zbiornika [l] | 800 |
Przepływ nominalny (BEP) [m³/h] | 53,33 |
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa] | 45,67 |
Maks. wydajność (maks. przepływ) [m³/h] | 80 |
Maksymalna wysokość podnoszenia [m] | 8,506 |
Maks. ciśnienie robocze [bar] | 3 |
Zakres napięcia znamionowego [V] | 400 |
Liczba faz | 3 |
Częstotliwość | 50 Hz |
Prąd znamionowy [A] | 6,7 |
Pobór mocy silnika (P1) [W] | 2,3 |
Moc oddawana silnika (P2) [W] | 1,7 |
Nominalny tryb pracy | S3/S1 |
Klasa izolacji wg IEC | F |
Prędkość obrotowa [1/min] | 1450 |
Przyłącze od strony zasilającej | Inne |
Przyłącze po stronie wylotowej | Kołnierz |
Średnica normatywna przyłącza od strony tłocznej | DN 80 |
Średnica przyłącza od strony tłocznej [mm] | 80 |
Klasa ciśnienia kołnierza przyłącza wylotowego | PN 10 |
Rodzaj przyłącza wylotowego | EN 1092-2 |
Kształt końcówki | Inne |
Stopień ochrony (IP) | IP67 |
Szerokość [mm] | 1695 |
Głębokość [mm] | 1965 |
Wysokość [mm] | 880 |
Dane logistyczne
Opakowanie zbiorcze 1 | |
Jednostka zbiorcza opak. | szt |
Ilość | 1 |
Masa brutto [kg] | 261 |
Długość [m] | 0,8 |
Szerokość [m] | 1,2 |
Wysokość [m] | 1,04 |
Opakowanie zbiorcze 3 | |
Jednostka zbiorcza opak. | paleta |
