Pompa do ścieków WILO DrainLift Box 32/11 HD D 50 Hz / 7.08 m³/h / 0.75 W
Pompa do ścieków WILO DrainLift Box 32/11 HD D 50 Hz / 7.08 m³/h / 0.75 W

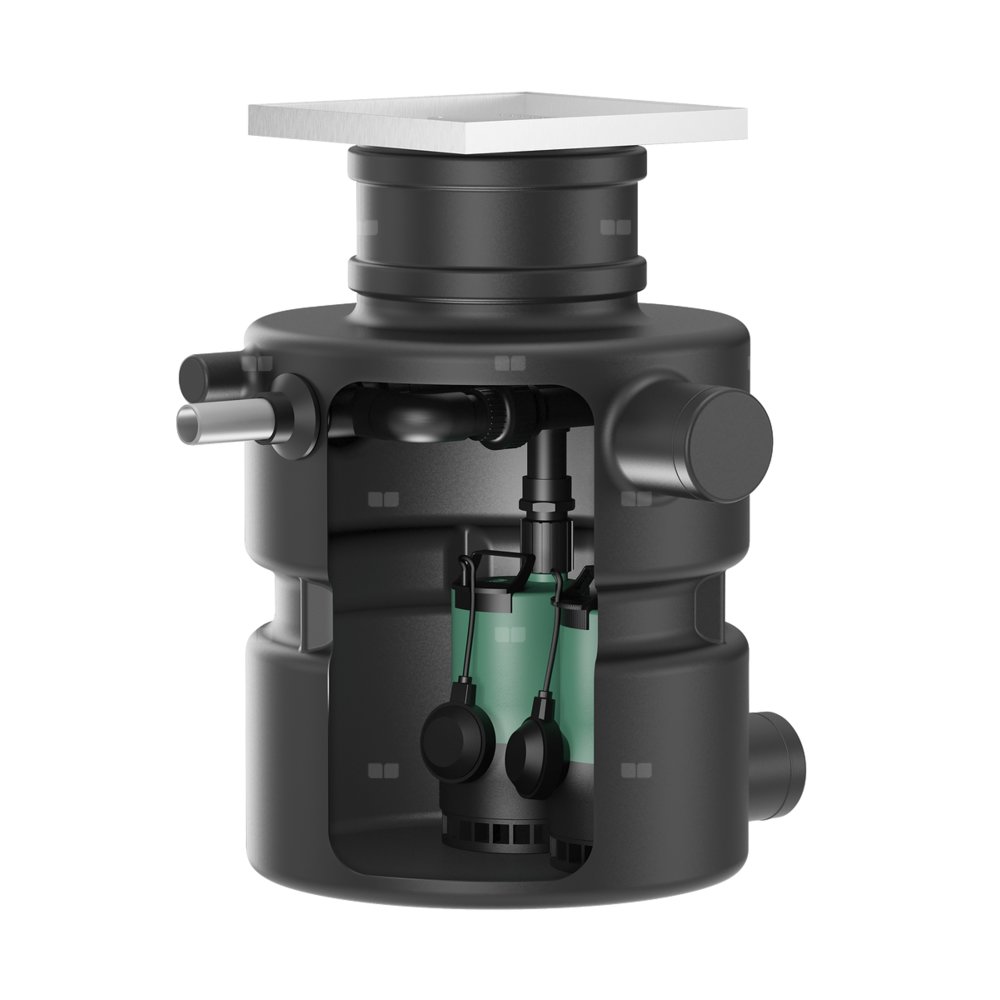

Gotowe do podłączenia, automatyczne urządzenie do przetłaczania ścieków w formie układu dwupompowego do instalacji podpowierzchniowej do tłoczenia ścieków bez fekaliów (zgodnie z normą EN 12050-2). Studzienka z tworzywa sztucznego z dwoma przyłączami dopływu, kompletne orurowanie z kształtką rozgałęźną, zabezpieczeniem przed przepływem zwrotnym i dwiema wstępnie zainstalowanymi pompami. Pompy zatapialne w wersji dla prądu zmiennego z samoczynnie włączaną termiczną kontrolą silnika i wbudowanym wyłącznikiem pływakowym do sterowania niezależnie od poziomu.
*Zakres dostawy:
*Urządzenie do przetłaczania ścieków z kompletnym orurowaniem, zabezpieczeniem przed przepływem zwrotnym i wstępnie zamontowaną pompą
*Pokrywa zbiornika z ramą do zabudowy płytkami i odpływem podłogowym
*Pokrywa obudowy
*Pierścień uszczelniający pokrywy zbiornika (zabezpieczający przez przedostawaniem się wody) oraz jako syfon
*Wąż ciśnieniowy (średnica wewnętrzna: 40 mm) z opaską zaciskową
*Instrukcja montażu i obsługi
*Konfiguracja:
*Linka montażowa w orurowaniu przeznaczona do przeciągania przewodów zasilających.
*Dwa gniazda do przyłącza elektrycznego.
Dane eksploatacyjne
Dopuszczalny zakres zastosowania
*temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura mediów, chwilowo do 3 min.: 60 oC
*temperatura otoczenia: 3 oC
*Maks. ciśnienie robocze: 1,1 bar
*Maks. dopuszczalne ciśnienie w przewodzie ciśnieniowym: 1,7 bar
Dane produktu
*Pojemność brutto zbiornika: 113 l
*Pojemność załączania: 22 l
*Tryb pracy (wynurzony):
*Wysokość: 880 mm
*Długość: 730 mm
*Szerokość: 720 mm
*Wymiar po przekątnej: 730 mm
Dane silnika
*Przyłącze sieciowe:
*Tolerancja napięcia:
*Znamionowa moc silnika: 550
*Znamionowa prędkość obrotowa: 2900 Obroty / min
*Prąd znamionowy: 3,6 A
*Klasa izolacji: F
*Stopień ochrony silnika:
Przewód
*Długość kabla zasilającego: 10 m
*Typ przewodu:
*Przekrój przewodu: 3G1 mm²
*Wtyczka sieciowa: Schuko
Materiały
*Materiał zbiornika:
*Korpus pompy:
*Wirnik:
*Wał: Stal nierdzewna
*Materiał silnika: Stal nierdzewna

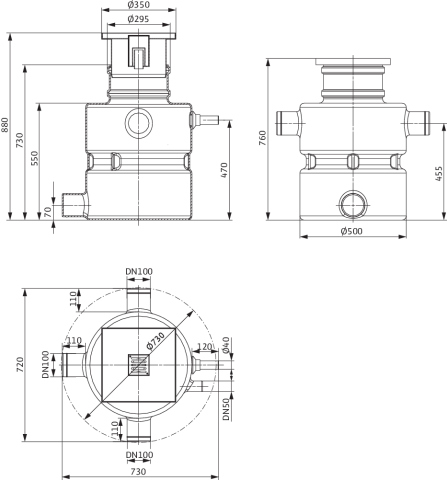

Wymiary montażowe
*Przyłącze gwintowane po stronie ssawnej: Ø 110
*Przyłącze gwintowane po stronie tłocznej: Ø 40
*Przyłącze odpowietrzenia: Ø 110
Informacje na temat umiejscowienia zamówień
*Produkt:
*Nazwa produktu: DrainLift Box 32/11HD D
*Masa netto ok.: 35 kg
*Numer artykułu: 2546508
Dane techniczne
Materiał korpusu pompy | Polipropylen |
Gatunek materiału korpusu pompy | PP-GF |
Materiał wirnika | Polipropylen |
Gatunek materiału wirnika | PP-GF |
Materiał zbiornika | Inne |
Gatunek materiału zbiornika | PE-40 |
Nominalny przepływ [m³/h] | 7,08 |
Pojemność zbiornika [l] | 113 |
Przepływ nominalny (BEP) [m³/h] | 7,08 |
Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa] | 60,4 |
Maks. wydajność (maks. przepływ) [m³/h] | 10,8 |
Maksymalna wysokość podnoszenia [m] | 9,241 |
Maks. ciśnienie robocze [bar] | 1,1 |
Podłączenie elektryczne | Kabel |
Zakres napięcia znamionowego [V] | 230 |
Liczba faz | 1 |
Częstotliwość | 50 Hz |
Prąd znamionowy [A] | 3,6 |
Pobór mocy silnika (P1) [W] | 0,75 |
Moc oddawana silnika (P2) [W] | 0,55 |
Nominalny tryb pracy | S3 25% |
Klasa izolacji wg IEC | F |
Prędkość obrotowa [1/min] | 2900 |
Przyłącze od strony zasilającej | Inne |
Przyłącze po stronie wylotowej | Gwint wewnętrzny gazowy stożkowy |
Średnica normatywna przyłącza od strony tłocznej | 1 1/4 cala |
Średnica przyłącza od strony tłocznej [mm] | 32 |
Klasa ciśnienia kołnierza przyłącza wylotowego | PN 10 |
Rodzaj przyłącza wylotowego | ISO 7-1 / EN 10226-1 |
Kształt końcówki | Inne |
Stopień ochrony (IP) | IP68 |
Szerokość [mm] | 720 |
Głębokość [mm] | 730 |
Wysokość [mm] | 880 |
Maks. średnica elementów stałych [mm] | 10 |
Dane logistyczne
Opakowanie zbiorcze 1 | |
Jednostka zbiorcza opak. | szt |
Ilość | 1 |
Masa brutto [kg] | 45 |
Opakowanie zbiorcze 3 | |
Jednostka zbiorcza opak. | paleta |
