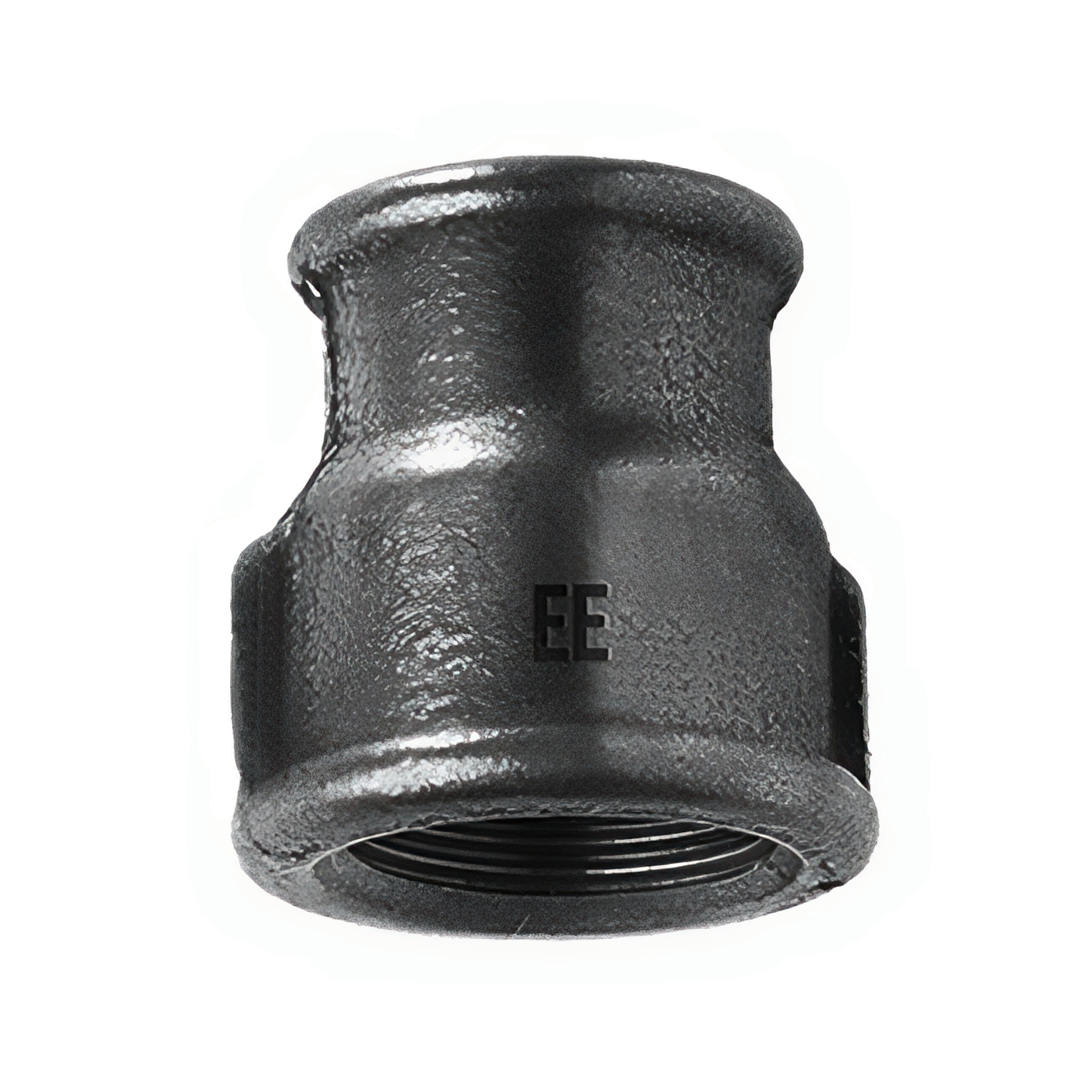

Mufa redukcyjna 1 x 1/2 czarna

Kod IK

445907791608352

Kod EAN

5907791608352

Kod producenta

5907791608352

Marka

ODLEWNIA ZAWIERCIE - Oferta specjalna

Model

M2/3/240

Cena katalogowa netto

8,53 zł / szt.

Cena katalogowa brutto

10,49 zł / szt.

Zastosowanie:

Łączniki z żeliwa ciągliwego białego marki EE znajdują zastosowanie w połączeniach rurowych gwintowanych, a w szczególności w sieciach instalacji wodociągowych, gazowych, parowych, centralnego ogrzewania, tryskaczowych itp. do przenoszenia cieczy i gazów nieagresywnych.



Zakres wymiarów:

1/4 do 4



Wykonanie:

Zgodnie z PN-EN 10242 oraz ISO 49 - symbol konstrukcyjny „A”.



Materiał:

Łączniki: żeliwo ciągliwe białe EN-GJMW-400-5 wg EN 1562 odp. W 40-50 wg ISO 5922.

Własności mechaniczne badane na próbkach o średnicy 12 mm.



Gwinty:

Gwinty wg PN-EN 10226-1 (PN-ISO 7-1) - gwinty zewnętrzne stożkowe R, gwinty wewnętrzne walcowe Rp oraz EN ISO 228-1 - gwinty złączone G.



Powierzchnia/ Cynkowanie:

Łączniki marki EE mogą być dostarczane zgodnie z zamówieniem z powierzchnią czarną lub ocynkowaną. Zgodnie z normą PN-EN 10242 masa powłoki cynkowej odniesiona do powierzchni jest większa od 500g/m2, co odpowiada średniej grubości warstwy 70 μm. Zarówno powierzchnia czarna jak i ocynkowana są zabezpieczone antykorozyjnie. Zabezpieczenie antykorozyjne nie zawiera węglowodorów aromatycznych wielopierścieniowych.



Test szczelności:

Zgodnie z normą PN-EN 10242 każdy łącznik marki EE jest poddawany badaniu szczelności pod ciśnieniem sprężonego powietrza minimum

Dane techniczne

Rodzaj złącza

Mufa

Główny kolor złącza

Czarny

Połączenie 2

Gwint wewnętrzny

Znamionowa średnica wewnętrzna połączenia 2

1/2''

Połączenie 1

Gwint wewnętrzny

Znamionowa średnica wewnętrzna połączenia 1

1''

Model redukcyjny

Tak

Model/kształt/forma

Prosty

Obróbka powierzchni połączenia 2

Stan surowy

Gatunek materiału połączenia 2

EN-GJMW-400-5

Obróbka powierzchni połączenia 1

Stan surowy

Gatunek materiału połączenia 1

EN-GJMW-400-5

Materiał połączenia 1

Żeliwo (czarne)

Do pobrania

Obrazek 1 Atest Higieniczny PL 2020.pdf
Obrazek 2 Certyfikat DVGW EN 2020-2025.pdf
Obrazek 3 INSTRUKCJA STOSOWANIA DWUZŁĄ...pdf
Obrazek 4 INSTRUKCJA STOSOWANIA ŁĄCZNI...pdf
Obrazek 5 ISO 2020 PL.pdf
Obrazek 1 KDWU nr 1 Łączniki gaz + woda.pdf
Obrazek 2 KDWU nr 2 Elementy złączne d...pdf
Obrazek 3 PL-Certyf. Wł. Użytk. AC010...pdf
Obrazek 4 PL-Certyf. Wł. Uzytk. AC010-U...pdf

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

szt

Masa brutto [kg]

25,48

Długość [m]

0,385

Szerokość [m]

0,285

Wysokość [m]

0,22

Opakowanie zbiorcze 2

Ilość

180
