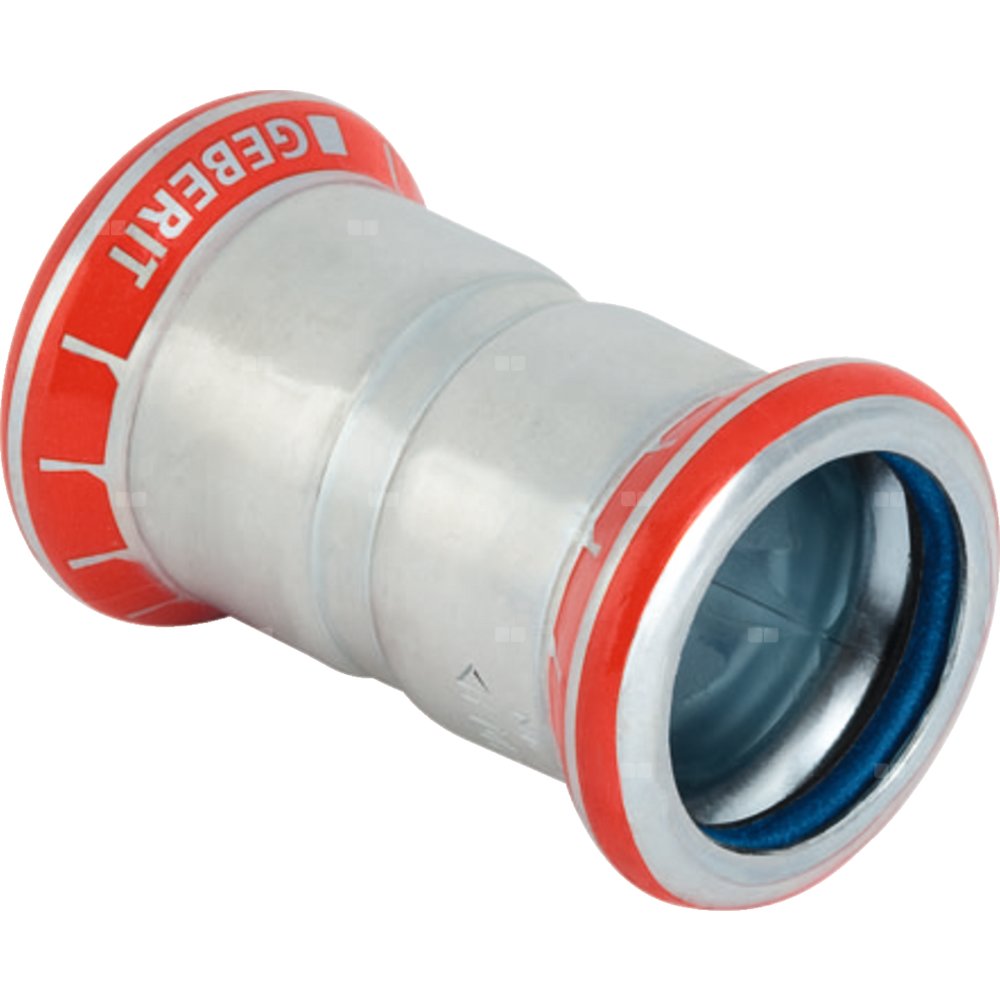

Mufa GEBERIT Mapress C-Stahl FKM, stal (ocynk galwaniczny/elektrolityczny) (ocynk), 76.1 mm, DN 65 x 76.1 mm x DN 65 (MZ), (głębokość: 17.5 mm) z uszczelką
Zastosowanie
- Do mocowania prętów gwintowanych na profilach Geberit GIS
- Do mocowania części instalacji i urządzeń na profilach Geberit GIS
Właściwości
- Ocynkowane
- Gwint M10
Zakres dostawy
- Zaślepka ochronna ze znacznikiem osi
- Śruba mocująca
Dane techniczne
Długość robocza połączenia 1 [mm]
17,5
Długość robocza połączenia 2 [mm]
17,5
Gatunek materiału połączenia 1
St 34.2
Grubość ściany połączenia 1 [mm]
2
Grubość ściany połączenia 2 [mm]
2
Główny kolor złącza
Ocynk
Kod konturu
M
Materiał połączenia 1
Stal
Materiał uszczelki
FPM/FKM
Model/kształt/forma
Prosty
Obróbka powierzchni połączenia 1
Stan surowy
Połączenie 1
Mufa zaciskowa
Połączenie 2
Mufa zaciskowa
Rodzaj złącza
Mufa
Rura systemowa
Tak
Z uszczelkami
Tak
Zabezpieczenie powierzchni połączenia 1
Ocynk galwaniczny/elektrolityczny
Zaślepiona
Tak
Znamionowa średnica wewnętrzna połączenia 1
DN 65
Znamionowa średnica wewnętrzna połączenia 2
DN 65
Średnica zewnętrzna rury połączenia 1 [mm]
76,1
Średnica zewnętrzna rury połączenia 2 [mm]
76,1
