Moduł techniczny przepompowni Aqualift F XL Mono z szafką Comfort 1400-S3 230V ze zgrzewanym pierścieniem studzienki i stożkiem LW 800

Moduł techniczny przepompowni Aqualift F XL Mono z szafką Comfort 1400-S3 230V ze zgrzewanym pierścieniem studzienki i stożkiem LW 800

KESSEL Przepompownia Aquapump XL, Tronic, ścieki fekalne, zabudowa w ziemi, wysokość 1500 mm, sterowanie pompą przez sterownik, z pompą zatapialną SPF 1400, typ pracy S3 - 50%, rozpoznawania poziomu pneumatyczny

• Najwyższe bezpieczeństwo
• Elastyczna zabudowa
• Higiena podczas konserwacji i napraw

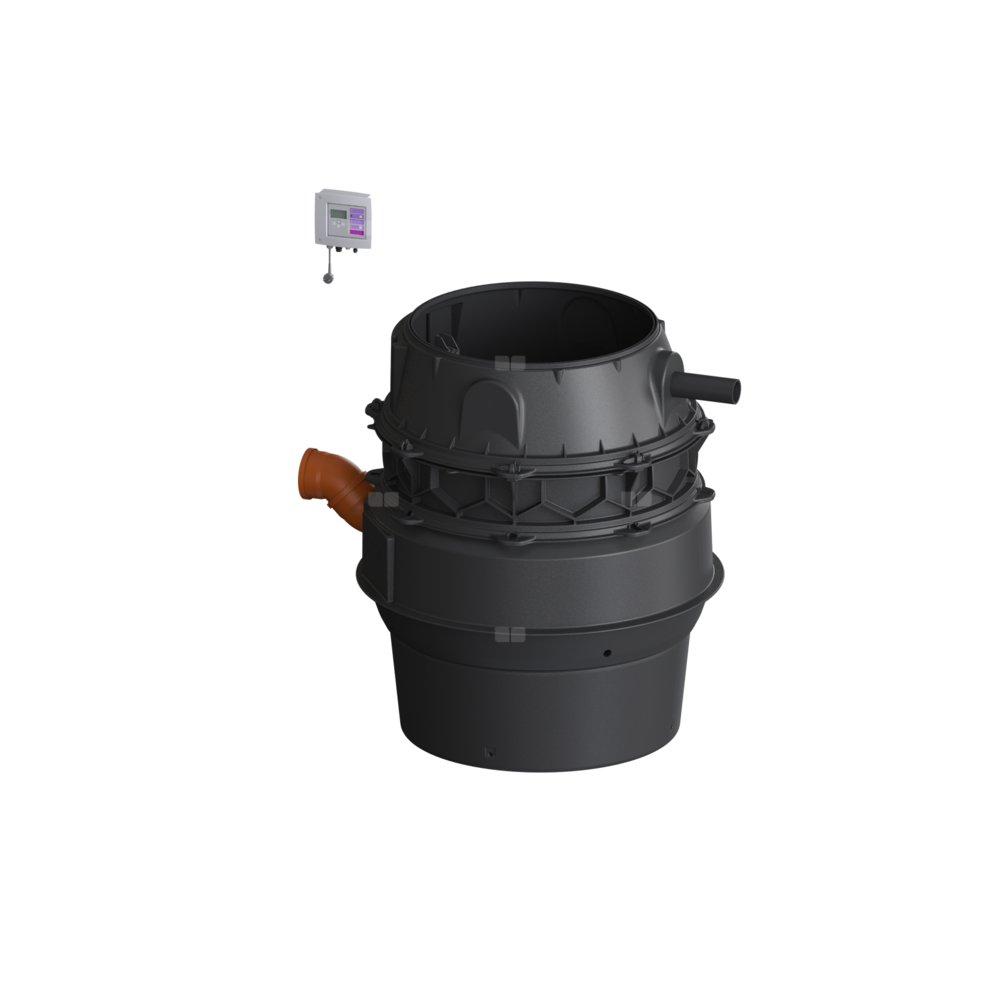

Przepompownia Aquapump XL Tronic SPF1400-S3, T0

Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniową, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada zamkniętą komorę pompy (ustawienie suche) z przykręcanym otworem wyczystkowym. Sterowanie następuje przy pomocy przyjaznego dla użytkownika urządzenia sterującego, które można opcjonalnie poprzez kontakt bezpotencjałowy włączyć w system zarządzania budynkiem lub które może poprzez złącze GSM generować komunikaty zbiorcze o alarmach i zakłóceniach. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne nasady lub warianty studzienki technicznej dostępnych jako osprzęt.

Wersja

• Wskazówka dotycząca głębokości zabudowy: Wariant z najniższą zabudową
• Typ urządzenia: Pojedyncza jednostka
• Zasuwa odcinająca: Zasuwa odcinająca z tworzywa sztucznego
• Stopnie złazowe: tak
• Ustawienie: Ustawienie suche
• Sterowanie pompą: sterownik
• Zawór zwrotny: zintegrowany
• Przewód tłoczny: poziomy

Cechy ogólne

• Kolor: czarny
• Norma: EN 12050-1
• Typ ścieków: Ścieki zawierające fekalia
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
• Typ urządzenia: Tronic

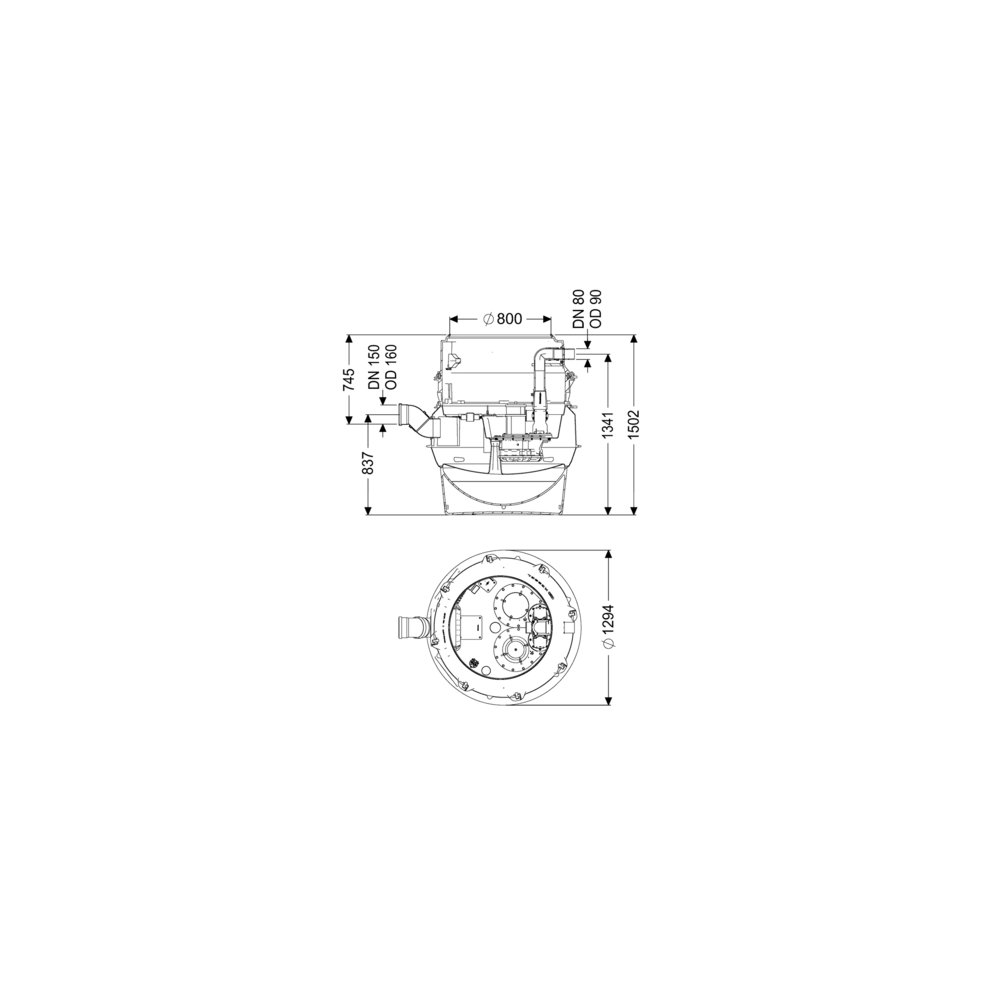

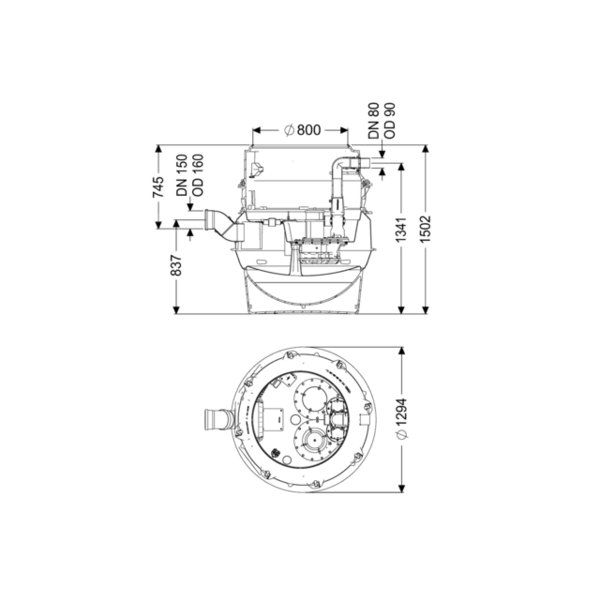

Wymiary

• Ciężar netto: 106,3 kg
• Ciężar brutto: 127 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Długość: 1295 mm
• Szerokość: 1295 mm
• Wysokość: 1500 mm
• Wymiar opakowania: dł.: 2000 mm
• Wymiar opakowania: szer.: 1300 mm
• Wymiar opakowania: wys.: 1435 mm

Zbiornik/korpus

• Przewód tłoczny (DN): 80
• Przewód tłoczny (DA): 90 mm
• Przyłącze odpowietrzające (DN): 70
• Odstęp między środkiem rury odpływowej a dnem zbiornika: 1343 mm
• Odstęp między dnem rury dopływowej a dnem zbiornika: 753 mm
• Odstęp między środkiem rury dopływowej a dnem zbiornika: 833 mm
• Odstęp dna rury dopływu od górnej krawędzi zbiornika: 747 mm
• Wielkość nominalna dopływu (DA): 160 mm
• Wielkość nominalna dopływu (DN): 150 mm
• Liczba dopływów: 1
• Szerokość w świetle zbiornika urządzenia (LW): 1000 mm
• Szerokość w świetle włazu (LW): 800 mm
• Pojemność użytkowa: 160 l
• Pojemność zbiornika: 335 l

Przenośnik

• Pompa: SPF 1400
• Liczba pomp: 1
• Ciężar, pompa: 25 kg
• Typ przyłącza: Wtyczka kodowana
• Prąd znamionowy: 7,3 A
• Długość przewodu sieciowego pompy: 10 m
• Klasa ochrony: I
• Klasa izolacji: F
• Współczynnik mocy Cos phi: 0,98
• Stopień ochrony pompy: IP 68 (3 m / 48 h)
• Nadzór temperatury: zintegrowany
• Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
• Maks. wydajność tłoczenia: 38 m³/h
• Maks. wys. podnoszenia: 7 m
• Prędkość obrotowa: 1370 U/min
• Pobór mocy P1: 1,6 kW
• Pobór mocy P2: 1,1 kW
• Tryb roboczy: S3 - 50%
• Typ przewodu przyłączeniowego pompy: H07RN-F 3G 1,5 mm²
• Typ wirnika: Wolny przelot
• Wolny przelot: 40 mm

Sterowanie

• Sterownik: Comfort
• Czujnik alarmowy: Rura zanurzeniowa
• Instrument do rozpoznania poziomu: Rura zanurzeniowa
• Typ pomiaru poziomu: pneumatyczny
• Stopień ochrony sterowniku: IP 54
• Napięcie robocze: 230 V
• Typ przyłącza: Wtyczka kodowana
• Długość przewodu sieciowego sterownik: 1,4 m
• Kontakt bezpotencjałowy: opcjonalny
• Złącze GSM: tak
• Złącze USB: tak
• Funkcja dziennika zdarzeń: tak
• Wyświetlacz wielowierszowy: tak
• Podtrzymywanie bateryjne: tak
• System samodiagnozy (SDS): tak
• Prąd znamionowy: 7,3 A
