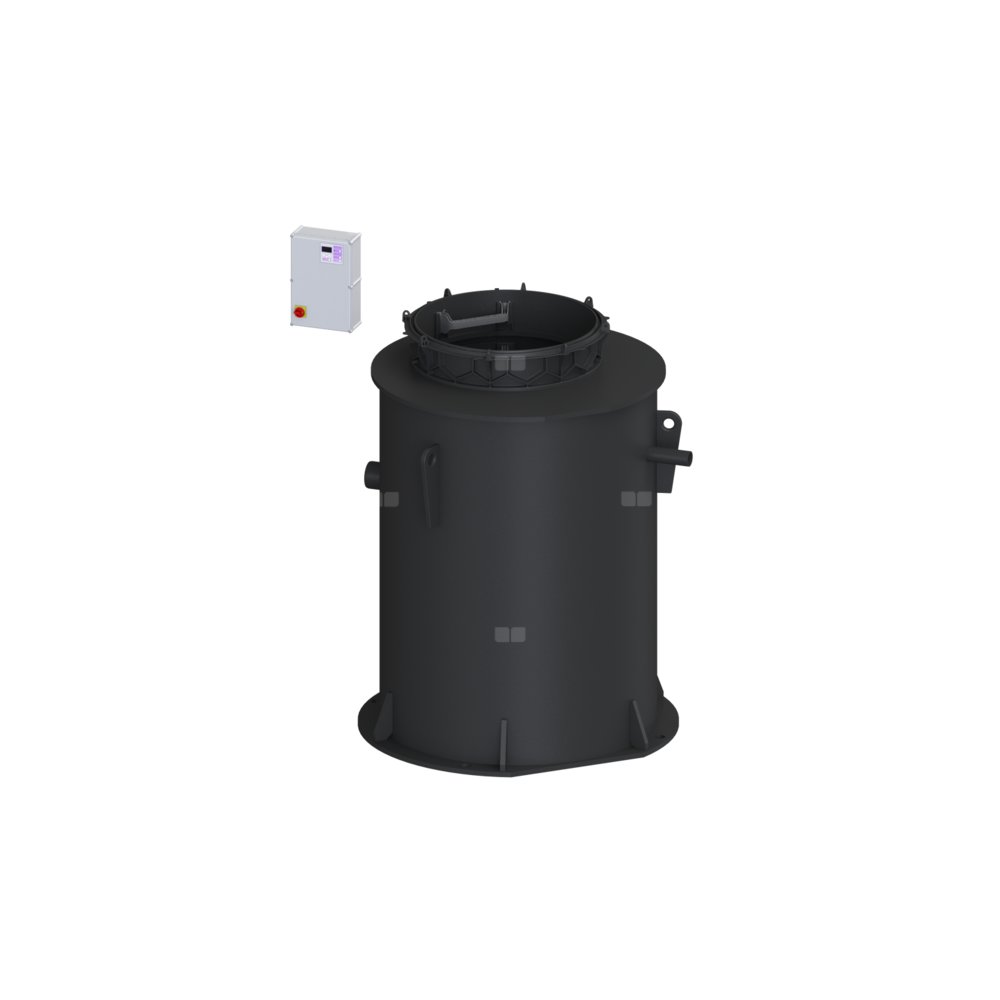

Moduł techniczny przepompowni Aqualift F XL Duo z szafka Comfort z pompą STZ 1100-S1 poj. 820l

Moduł techniczny przepompowni Aqualift F XL Duo z szafka Comfort z pompą STZ 1100-S1 poj. 820l

Marka: KESSEL

EAN/GTIN: 4026092078105

Kod IK: HG8743042

Kod producenta: 8743042


Cena katalogowa

Na zapytanie

Moduł techniczny przepompowni Aqualift F XL Duo z szafka Comfort z pompą STZ 1100-S1 poj. 820l

KESSEL Przepompownia Aquapump XXL, Duo, ścieki fekalne, wysokość 2440 mm, sterowanie pompą przez sterownik, z 2 STZ 11000 pomp zatapialnych, typ pracy S1, rozpoznawania poziomu hydrostatyczny

  • Najwyższe bezpieczeństwo
  • Elastyczna zabudowa
  • Radzi sobie również z dużymi ilościami ścieków bez fekaliów

Przepompownia Aquapump XXL Duo, STZ 11000-S1

Przepompownia do ścieków zawierających fekalia i bez fekaliów jest wyposażona w jedną lub dwie pompy zanurzeniowe, zawór zwrotny oraz zasuwę odcinającą do przewodu tłocznego. Zbiornik wykonany z trwałego tworzywa sztucznego (PE) posiada otwartą komorę pompy (ustawienie mokre) z uniwersalnymi możliwościami podłączenia. Dzięki modułowej budowie systemu KESSEL możliwe jest rozszerzenie o różne warianty studzienki technicznej dostępne jako osprzęt. Łańcuch ze stali nierdzewnej do wyciągania pompy można odpowiednio do głębokości zabudowy zamówić opcjonalnie pod nr art.: 680 528 = długość 2 m 680 529 = długość 3 m 680 530 = długość 4 m 680 531 = długość 5 m

Wersja

  • Wskazówka dotycząca głębokości zabudowy: W połączeniu z modułem studzienki
  • Typ urządzenia: urządzenie dwupompowe
  • Zasuwa odcinająca: Zasuwa odcinająca z żeliwa
  • Uszczelka do przeprowadzenia przewodu rurowego (DN): 100
  • Stopnie złazowe: tak
  • Uszczelka przelotowa do przewodu wentylacyjnego (DN): 100
  • Ustawienie: Ustawienie mokre
  • Sterowanie pompą: sterownik
  • Zawór zwrotny: zintegrowany
  • Przewód tłoczny: poziomy
  • System studzienek: Zbiornik dwupłaszczowy

Cechy ogólne

  • Kolor: czarny
  • Norma: EN 12050-1
  • Typ ścieków: Ścieki zawierające fekalia
  • Sposób zabudowy: zabudowa w ziemi
  • Stan w momencie dostawy: wstępnie zmontowany do montażu końcowego w miejscu instalacji (pompy i czujniki do zamontowania w miejscu instalacji, urządzenie sterownicze do podłączenia)
  • Typ urządzenia: Duo

Wymiary

  • Ciężar netto: 845,9 kg
  • Ciężar brutto: 913,9 kg
  • Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
  • Długość: 1880 mm
  • Szerokość: 1880 mm
  • Wysokość: 2440 mm
  • Wymiar opakowania: dł.: 3400 mm
  • Wymiar opakowania: szer.: 1800 mm
  • Wymiar opakowania: wys.: 1760 mm

Zbiornik/korpus

  • Przewód tłoczny (DN): 80
  • Przewód tłoczny (DA): 90 mm
  • Odstęp między środkiem rury odpływowej a dnem zbiornika: 1735 mm
  • Odstęp między dnem rury dopływowej a dnem zbiornika: 1320 mm
  • Odstęp między środkiem rury dopływowej a dnem zbiornika: 1400 mm
  • Odstęp dna rury dopływu od górnej krawędzi zbiornika: 1090 mm
  • Wielkość nominalna dopływu (DA): 160 mm
  • Wielkość nominalna dopływu (DN): 150 mm
  • Liczba dopływów: 1
  • Szerokość w świetle zbiornika urządzenia (LW): 1600 mm
  • Szerokość w świetle włazu (LW): 1000 mm
  • Pojemność użytkowa: 800 l

Przenośnik

  • Pompa: STZ 11000
  • Liczba pomp: 2
  • Ciężar, pompa: 107 kg
  • Typ przyłącza: Przyłącze bezpośrednie
  • Prąd znamionowy: 18,8 A
  • Długość przewodu sieciowego pompy: 10 m
  • Klasa ochrony: I
  • Klasa izolacji: H
  • Współczynnik mocy Cos phi: 0,89
  • Stopień ochrony pompy: IP 68 (20 m)
  • Nadzór temperatury: zintegrowany
  • Maks. temperatura tłoczonego medium (przy pracy stałej): 40 °C
  • Maks. wydajność tłoczenia: 30,6 m³/h
  • Maks. wys. podnoszenia: 68 m
  • Prędkość obrotowa: 2900 U/min
  • Pobór mocy P1: 11 kW
  • Pobór mocy P2: 9,5 kW
  • Tryb roboczy: S1
  • Typ przewodu przyłączeniowego pompy: H07RN8-F PLU 10G 1,5 mm²
  • Typ wirnika: Mechanizm rozdrabniający

Sterowanie

  • Sterownik: Comfort Plus SD
  • Włącznik ochrony silnika: tak
  • Czujnik alarmowy: Sonda hydrostatyczna
  • Instrument do rozpoznania poziomu: Sonda hydrostatyczna
  • Typ pomiaru poziomu: hydrostatyczny
  • Stopień ochrony sterowniku: IP 54
  • Częstotliwość sieciowa: 50 Hz
  • Napięcie robocze: 400 V
  • Typ przyłącza: Przyłącze bezpośrednie
  • Kontakt bezpotencjałowy: tak
  • Złącze GSM: tak
  • Złącze USB: tak
  • Funkcja dziennika zdarzeń: tak
  • Wyświetlacz wielowierszowy: tak
  • Podtrzymywanie bateryjne: tak
  • System samodiagnozy (SDS): tak
  • Prąd znamionowy: 18,8 A

Dane logistyczne

Opakowanie zbiorcze 1
Jednostka zbiorcza opak. szt
Ilość 1
Długość [m] 3,4
Szerokość [m] 1,76
Wysokość [m] 1,8
