Moduł separacji obiegów grzewczych Duo do separacji systemów, który można zainstalować jako opcjonalny moduł rozszerzający do węzła mieszkaniowego Regudis W-HTE w celu oddzielenia domowego obiegu grzewczego z ogrzewaniem płaszczyznowym od obiegu grzewczego po stronie budynku.

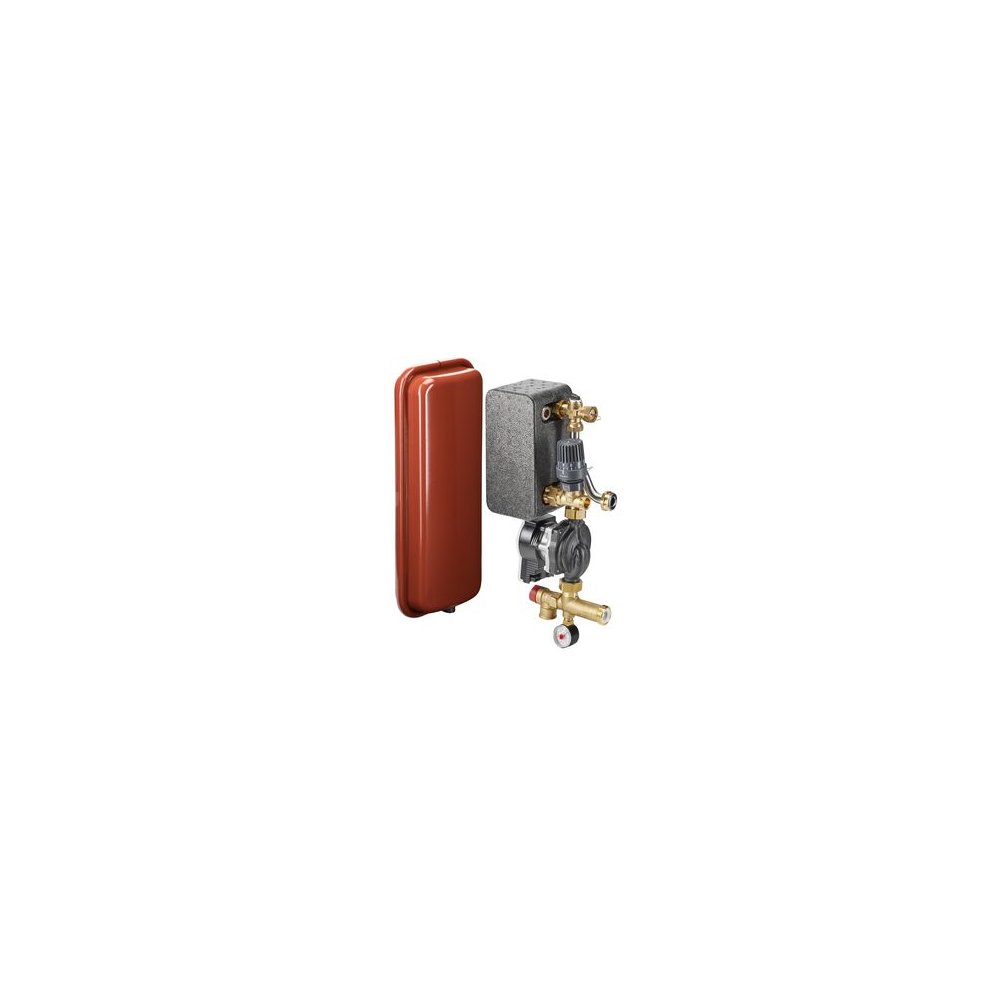

Moduł separacji obiegów grzewczych Duo składa się z następujących elementów:

Wymiennik ciepła z 30 płytami
Izolacja termiczna wymiennika ciepła ze spienionego polipropylenu
Zawór regulacyjny z głowicą termostatyczną z czujnikiem zanurzeniowym
Monitor temperatury bezpieczeństwa
Zawór kołpakowy
Membranowe naczynie wzbiorcze 8 l
Zawór bezpieczeństwa 3 bary
Ciśnieniomierz
Wysokowydajna pompa Wilo Para 15-130/6-43 SC-6
Zawór zwrotny
Kolanko mosiężne
Rura falista ze stali nierdzewnej

Moduł separacji obwodów grzewczych Duo nadaje się do zintegrowanego montażu w określonym miejscu w szafce podtynkowej nr kat. 1344599 lub w szafce natynkowej nr kat. 1344699.



Po stronie pierwotnej moduł podłącza się za pomocą adaptera bezpośrednio do zestawu przyłączeniowego zaworu kulowego nr art. 1344480 lub 1344485 albo do króćców obiegu grzewczego nr art. 1344551. Zastosowanie króćców obiegu grzewczego umożliwia obsługę drugi, nieregulowany obieg grzewczy, który nie jest oddzielony od tego od strony budynku.

Po stronie wtórnej następuje podłączenie do rozdzielacza/kolektora obiegu grzewczego Multidis SF, np. numer pozycji 1406358. Naczynie wzbiorcze podłącza się na końcu rozdzielacza przepływu rozdzielacza/kolektora obiegu grzewczego Multidis SF.



Regulacja temperatury odbywa się poprzez ograniczenie natężenia przepływu po stronie pierwotnej. Przepływ pierwotny jest dławiony lub zwiększany w zależności od żądanej temperatury obiegu ogrzewania płaszczyznowego. Temperatura jest określana przez element czujnika umieszczony w medium i podłączony do głowicy termostatycznej za pomocą rurki kapilarnej. Aby zminimalizować przepływ przez wymiennik ciepła poza fazami grzewczymi, czujnik zanurzeniowy jest umieszczony w wymienniku ciepła. W efekcie wymiennik ciepła przepływa tylko do momentu przekroczenia temperatury zadanej na głowicy termostatu. Zapobiega to trwale wysokim temperaturom powrotu w okresach, gdy obieg ogrzewania płaszczyznowego nie odbiera ciepła.

Dane elektryczne:

Napięcie znamionowe: 100-230 V
Częstotliwość: 50-60 Hz



Ogólne dane:

Zakres regulacji: od 35°C do 70°C
Maks. temperatura pracy: 90°C
Maks. temperatura otoczenia: 60°C
Maks. ciśnienie robocze: 10 barów
