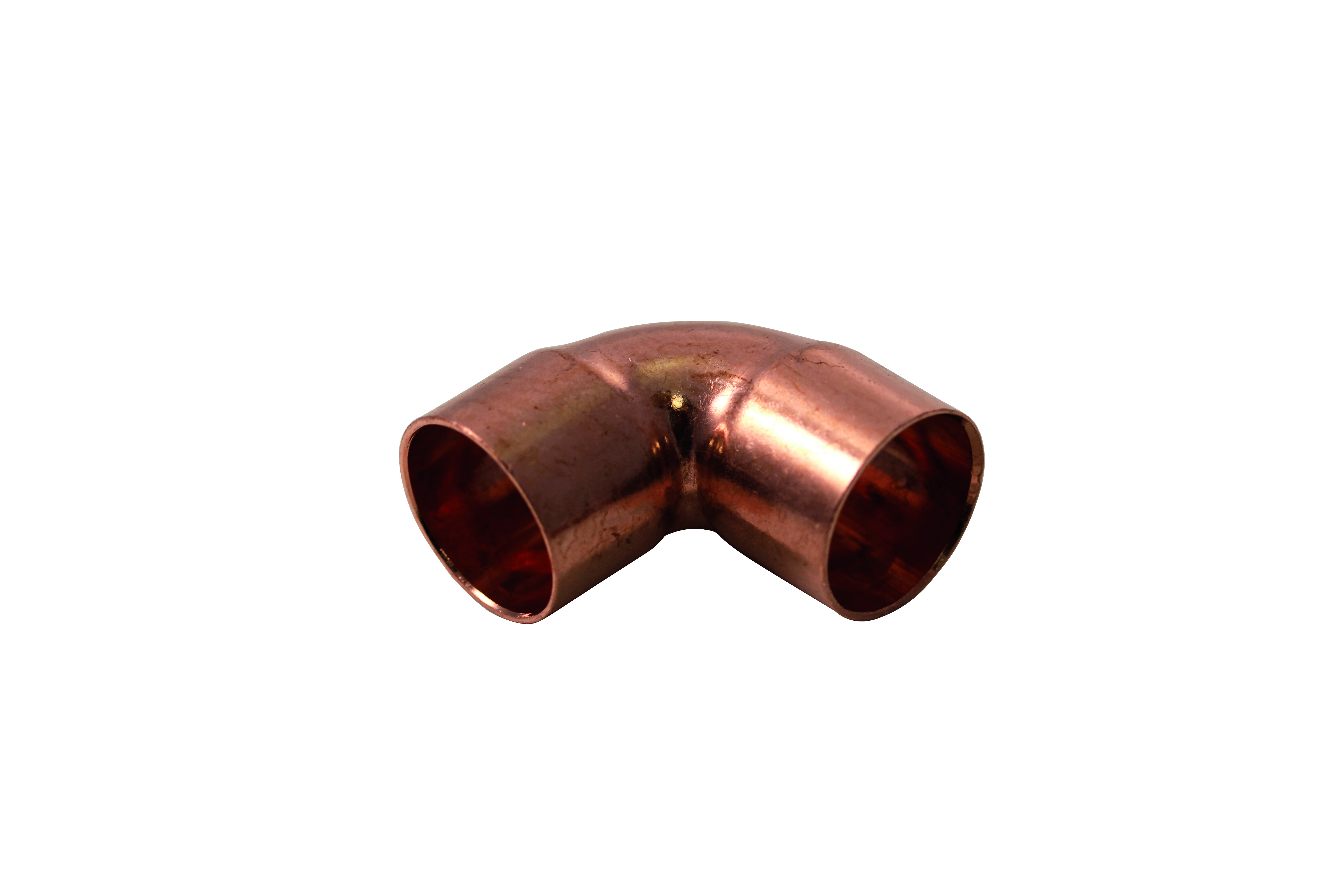

5000 Kolano Dwukielichowe 90 st. 14mm

Kod IK

B75090014000000

Kod EAN

4011860071303

Kod producenta

5090014000000

Marka

IBP - Oferta specjalna

Model

5090

Cena katalogowa netto

8,32 zł / szt.

Cena katalogowa brutto

10,23 zł / szt.

Łączniki miedziane serii 5000 do lutowania kapilarnego są produkowane z miedzi odtlenionej fosforem, o symbolu Cu – DHP (CW024A materiał wg. normy PN-EN 12449), zawierającej: miedź Cu 99,90%, fosfor 0,015% < P < 0,040% ,srebro AG oraz śladowe ilości innych pierwiastków.
Łączniki z miedzi i brązu produkowane są zgodnie z normą PN-EN 1254-1 Norma zawiera wszystkie wymagania materiałowe, wymiarowe, metody badań oraz oznakowanie wszystkich typów łączników o wymiarach od 6 mm do 159 mm. Łączniki z miedzi i brązu można łączyć z rurami miedzianymi wykonanymi według normy PN-EN 1057 za pomocą lutowania kapilarnego na miękko lub twardo.
W połączeniach lutowanych wykorzystuje się efekt zasysania kapilarnego (włoskowatości). Wysokość zasysania lutu jest uzależniona m.in.
od szerokości szczeliny powstałej między kielichem łącznika i rurą miedzianą.
Łączniki z serii 4000 i 5000 objęte są 25 letnią gwarancją.

Dane techniczne

Rodzaj złącza

Kolano

Materiał połączenia 1

Miedź

Kąt łuku [°]

90

Znamionowa średnica wewnętrzna połączenia 1

14 mm

Połączenie 1

Mufa do lutowania

Znamionowa średnica wewnętrzna połączenia 2

14 mm

Połączenie 2

Mufa do lutowania

Do pobrania

Obrazek 1 3000_4000_5000_datasheet.pdf
Obrazek 2 katalog-3000-4000-5000-8000M.pdf
Obrazek 3 KDWU_5000_01_PL.PDF
Obrazek 4 PZH-28.02.2021-Seria-2000_3000...pdf
Obrazek 5 Oznaczenie_-łączników_CE.pdf

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

worek

Ilość

10

Masa brutto [kg]

0,124

Długość [m]

0,14

Szerokość [m]

0,2

Wysokość [m]

0,02

Opakowanie zbiorcze 2

Jednostka zbiorcza opak.

opak

Ilość

400

Masa brutto [kg]

5,182

Długość [m]

0,28

Szerokość [m]

0,19

Wysokość [m]

0,19

Opakowanie zbiorcze 3

Jednostka zbiorcza opak.

paleta

Ilość

25600

Masa brutto [kg]

353,648

Długość [m]

1,2

Szerokość [m]

0,8

Wysokość [m]

0,904
