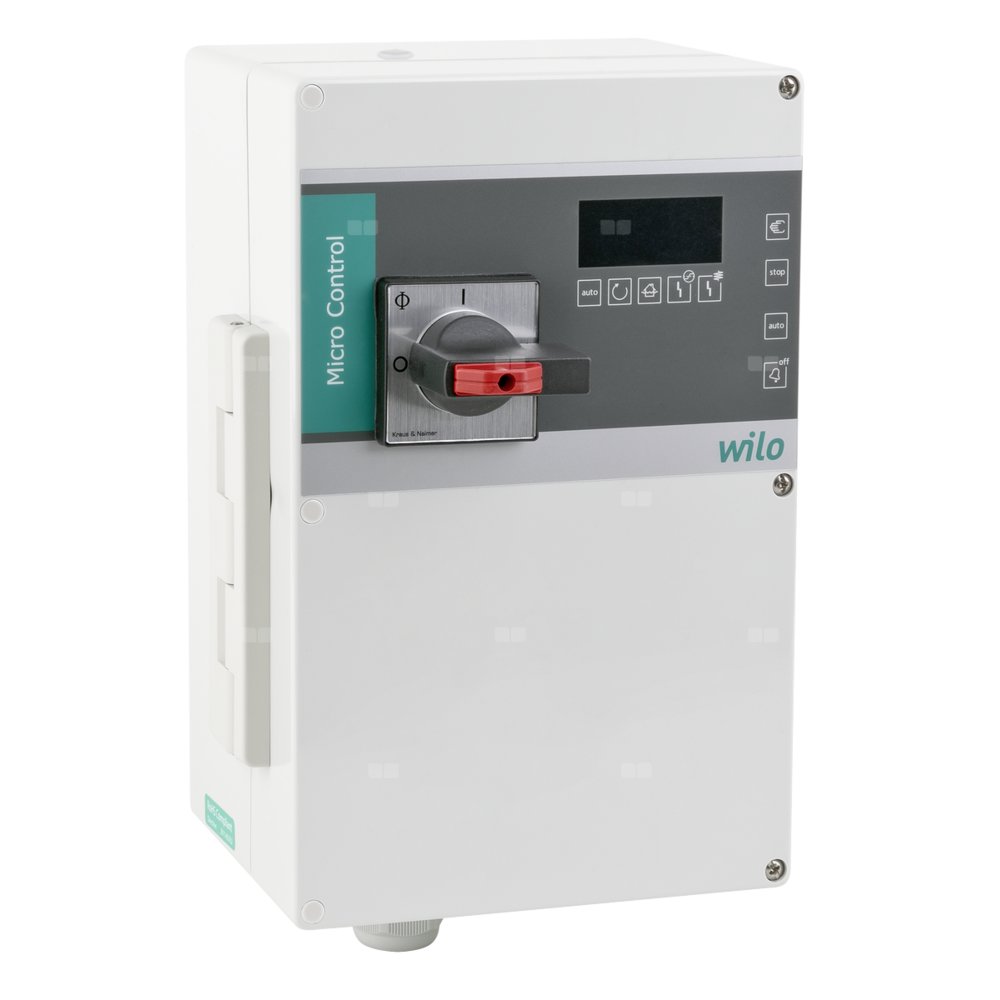

Urządzenie sterujące MS-L-1x4kW-T4-DOL do 1 szt. pompy ściekowej

Urządzenie sterujące MS-L-1x4kW-T4-DOL do 1 szt. pompy ściekowej

Mikroprocesorowe urządzenie sterujące do zależnego od poziomu sterowania pracą jednej pompy zatapialnej za pośrednictwem wyłącznika pływakowego do rejestracji poziomu. Ustawianie parametrów odbywa się za pomocą przełącznika DIP i potencjometru Tylko do podłączenia do przyłącza sieciowego bez przewodu zerowego (3~400 V)!
*Funkcje
*Rodzaj pracy „Opróżnianie”: w ramach zaopatrzenia w wodę - do opróżniania studzienek ściekowych
*Ustawiane zabezpieczenie przed przeciążeniem
*Termiczna kontrola silnika
*Funkcja okresowego uruchamiania pompy na 2 s
*Możliwość ustawienia opóźnienia do 120 s
*Kontrola kierunku obrotów
*Alarm wysokiego poziomu z wymuszonym załączaniem podłączonej pompy
*Pomięć ostatniego błędu
*Wyposażenie
*Zamykany wyłącznik główny
*Panel sterowania z przyciskami
*Wskazanie aktualnych stanów pracy i usterki za pomocą diod
*Możliwość ustawienia elektronicznego systemu kontroli prądu silnika
*Ustawianie poszczególnych funkcji za pomocą przełącznika DIP i potencjometru
*Zintegrowany brzęczek alarmowy, niezależny od sieci — zasilanie z baterii 9 V (dostępny opcjonalnie jako wyposażenie dodatkowe)
*Wejścia
*1x wejście cyfrowe dla wyłącznika pływakowego (pompa wł./wył.)
*1x cyfrowe wejście sygnalizacji wysokiego poziomu z wyłącznikiem pływakowym (alarm wysokiego poziomu)
*1x wejście do termicznej kontroli uzwojenia z bimetalowym czujnikiem temperatury, podłączenie czujników PTC jest niemożliwe!
*Wyjścia
*1x styk bezpotencjałowy do zbiorczej sygnalizacji awarii (SSM)
*Zakres dostawy
*Urządzenie sterujące
*Instrukcja montażu i obsługi
*Konfiguracja
Uwaga: Czujniki zapewnia Użytkownik. Urządzenia sterujące nie są zabezpieczone przed wybuchem i z tego powodu mogą być stosowane wyłącznie poza strefami zagrożenia wybuchem.
Czujniki w strefach Ex muszą zostać podłączone przez samobezpieczny obwód prądowy, np. barierę Zenera lub przekaźnik separujący. Bezpośrednie podłączenie pomp w obszarach zagrożonych wybuchem jest niemożliwe!
Dane techniczne
*Maks. liczba sterowanych pomp:
*Faza:
*Napięcie znamionowe: 400
*Częstotliwość prądu: 50, 60 Hz
*Min. prąd znamionowy: 1,5 A
*Maks. prąd znamionowy dla każdej pompy: 12 A
*Rodzaj załączania: Bezpośrednio online (DOL)
*Stopień ochrony:
*Materiał korpusu:
*Długość: 240 mm
*Szerokość: 190 mm
*Wysokość: 107 mm
*Masa: 1,5 kg
*Produkt:
*Nr art.: 2550527
