Pompa głębinowa 1-fazowa WILO Sub TWU 3.03-05-HS-ECP-B częstotliwość 50/60 Hz, moc 0.9 kW 10.4 A, prędkość obrotowa 8400 obr/min

Kod IK

816079400

Kod EAN

4048482654133

Kod producenta

6079400

Marka

WILO

Model

Sub TWU 3.03-05-HS-ECP-B

Cena katalogowa netto

1 519 EUR / szt.

Cena katalogowa brutto

1 868,37 EUR / szt.

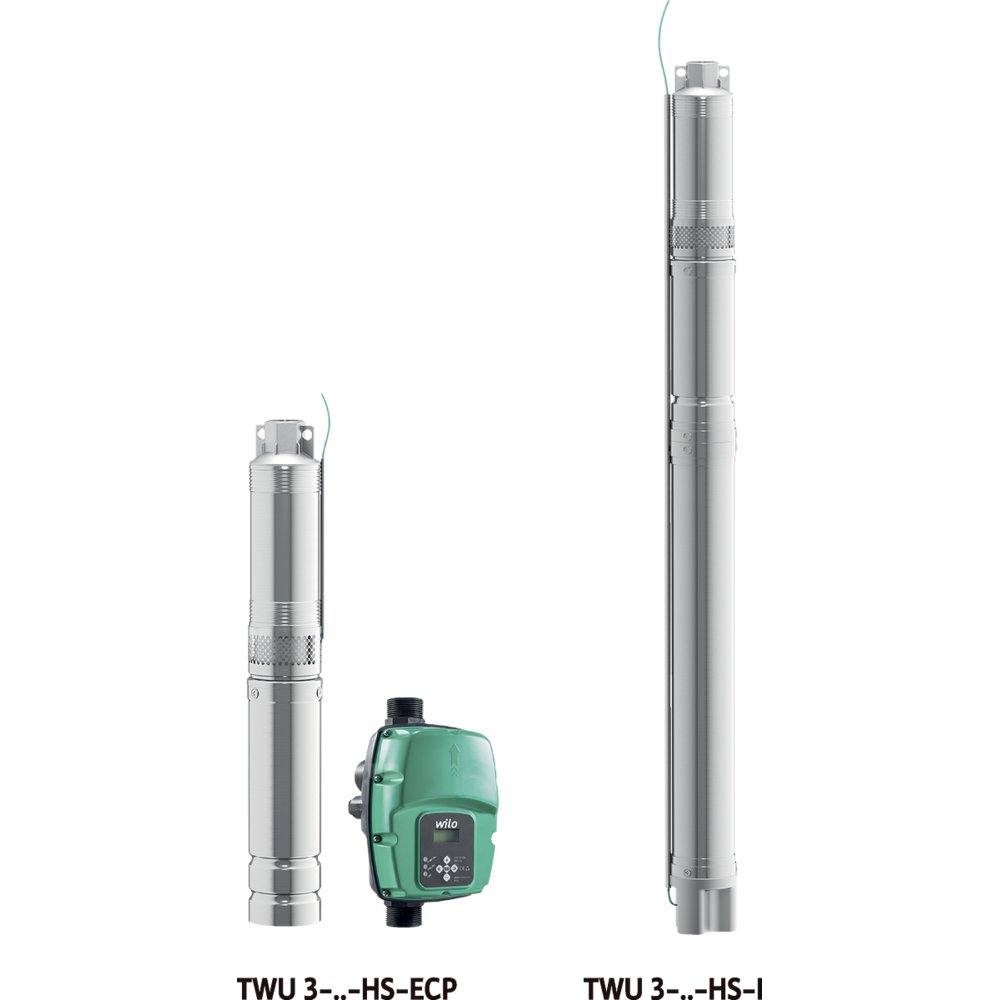

Całkowicie zanurzona, wielostopniowa pompa głębinowa z promieniowymi wirnikami o budowie segmentowej, do instalacji pionowej lub poziomej, z wbudowanym zaworem zwrotnym.

Odporny na korozję silnik z magnesu trwałego do rozruchu bezpośredniego podłączany do dostarczonej przetwornicy częstotliwości. Wypełniony olejem silnik z samosmarującymi łożyskami, przystosowany do dużych prędkości obrotowych maks. do 8400 1/min.

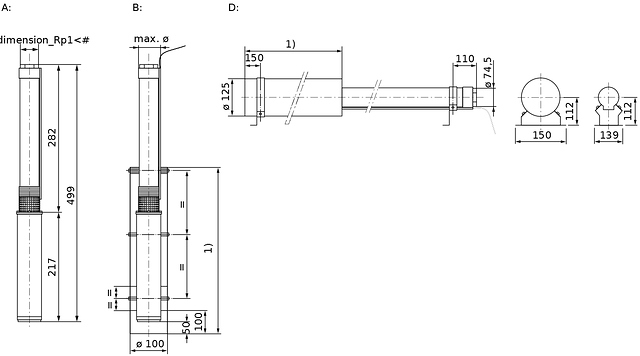

Przez pracę z przetwornicą częstotliwości prędkość obrotowa urządzenia zostaje automatycznie dostosowana do chwilowego zapotrzebowania na wodę. W ten sposób pompa głębinowa zapewnia zawsze stałe ciśnienie. Silnik i przetwornica częstotliwości chłodzone są przez przetłaczane medium. Dlatego podczas pracy urządzenie musi być zawsze zanurzone. W przypadku montażu pionowego zależnie od średnicy studni należy stosować płaszcz chłodzący. Przy montażu poziomym płaszcz chłodzący jest zawsze konieczny. Aby umożliwić chłodzenie, przetwornica częstotliwości powinna być zamontowana bezpośrednio na rurociągu poza przetłaczanym medium (w sposób uniemożliwiający zalanie)! Do tłoczenia wody ze studni głębinowych przy maksymalnej głębokości zanurzenia 150 m i max. zawartości piasku 50 g/m³.



Zakres dostawy

*Hydraulika razem z silnikiem gotowe do instalacji

*Przetwornica częstotliwości

*Kabel zasilający z atestem do wody użytkowej

*Instrukcja montażu i obsługi

Dane eksploatacyjne
*Wysokość podnoszenia maks.: 8,924051 m
Jednostka
*Przyłącze gwintowane po stronie tłocznej: Rp 1
*Maks. ciśnienie robocze: 40 bar
*Maks. zawartość piasku: 50
*Stopień ochrony silnika:
*Maks. głębokość zanurzenia: 15 m
*Min. temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura przetłaczanej cieczy: 35 oC
*Masa netto ok.: 5 kg
Dane silnika
*Przyłącze sieciowe:
*Znamionowa moc silnika: 900
*Znamionowa prędkość obrotowa: 8400 Obroty / min
*Prąd znamionowy: 10,4 A
*Rodzaj załączania: Bezpośrednio online (DOL)
*Maks. częstotliwość załączania: 30
*Średnica silnika: 76,199959 mm
*Min. prędkość przepływu na silniku: 0,08 m/s
Przewód
*Długość kabla zasilającego: 1,75 m
*Przekrój przewodu: 4G1,5 mm²
Materiały
*Korpus pompy: Stal nierdzewna
*Materiał silnika: Stal nierdzewna
*Wał: Stal nierdzewna
*Wirnik:
Informacje na temat umiejscowienia zamówień
*Masa netto ok.: 5 kg
*Produkt:
*Nazwa produktu: Sub TWU 3.03-05-HS-ECP-B
*Numer artykułu: 6079400

Dane techniczne

Materiał korpusu pompy

Stal nierdzewna

Gatunek materiału korpusu pompy

Stal nierdzewna 304

Materiał wirnika

Inne

Gatunek materiału wirnika

PVC-C

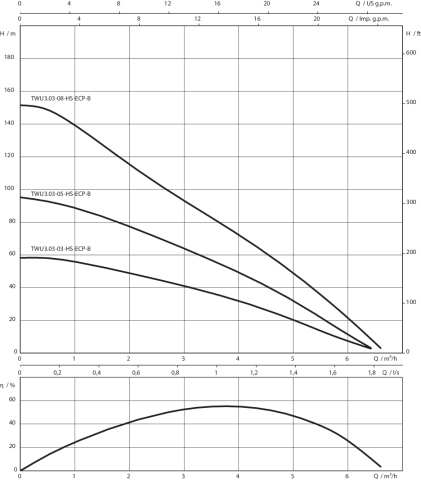

Przepływ nominalny (BEP) [m³/h]

3,825

Wysokość podnoszenia przy przepływie nominalnym (BEP) [kPa]

510,05

Maks. wydajność (maks. przepływ) [m³/h]

6,42

Maks. wysokość podnoszenia [m]

95,21

Maks. ciśnienie robocze [bar]

10,01

Podłączenie elektryczne

Przewód połączeniowy z wtyczką

Zakres napięcia znamionowego [V]

230

Liczba faz

1

Częstotliwość

50/60 Hz

Prąd znamionowy [A]

10,4

Moc oddawana silnika (P2) [kW]

0,9

Klasa izolacji wg IEC

F

Prędkość obrotowa [obr/min]

8400

Przyłącze po stronie wylotowej

Gwint wewnętrzny gazowy stożkowy

Średnica nominalna przyłącza od strony wylotowej

1 cal

Średnica zewnętrzna przyłącza od strony wylotowej [mm]

25

Klasa ciśnienia kołnierza przyłącza wylotowego

PN 10

Kształt końcówki

Inne

Głębokość zanurzenia [m]

150

Maks. zawartość piasku [g/m³]

50

Maksymalna liczba cykli pracy [c/h]

30

Stopień ochrony (IP)

IP58

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

szt

Ilość

1

Masa brutto [kg]

7,5

Długość [m]

1

Szerokość [m]

0,161

Wysokość [m]

0,174
